Общие данные
| Хладагент: | R134a |
| Разжимный элемент: | C-V |
| Охлаждение: | F |
| Максимальная температура окружающей среды [ºC]: | 43 |
Данные компрессора
| Объём цилиндра [cm³]: | 5,7 |
| Рабочий объём цилиндра [m³/h]: | 1 |
| Масса [kg]: | 9,5 |
| Наполнение маслом [cm³]: | 300 |
| Тип масла: | ISO VG 22 ESTER |
Данные двигателя
| Тип двигателя: | CSIR |
| Мощность [KM]: | 1/5 |
| Пусковой элемент: | HST |
| Электроснабжение: | 220V 50Hz |
| Диапазон допускаемого напряжения: | 198-264 |
| Ток когда заблокирован ротор [A]: | 8,2 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 12,34 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 32,63 |
Электрические характеристики
| Реле: | 9660 B 118, MTRP 33 |
| Защитный элемент: | MRP61AMJ, T0073 |
| Ёмкость пускового конденсатора [μФ]: | |

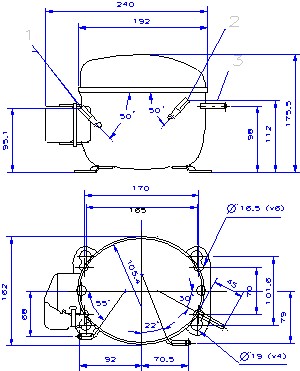

Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 6,5 | |
| Трубка нагнетания: | 6,5 | |
| Вентиль для сервиса: | 4,9 | |
Производительность
Холодопроизводительность для R134a [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 129 | 175 | 230 | 295 | 369 | 453 | 547 | 651 |
|---|
| 45 | 118 | 159 | 210 | 270 | 341 | 421 | 511 | 610 |
|---|
| 50 | 107 | 143 | 190 | 246 | 312 | 388 | 474 | 569 |
|---|
| 55 | 95 | 128 | 170 | 222 | 284 | 355 | 437 | 528 |
|---|
| 60 | – | – | – | 198 | 256 | 323 | 400 | 487 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 125 | 137 | 150 | 164 | 179 | 195 | 212 | 230 |
|---|
| 45 | 125 | 139 | 153 | 169 | 185 | 203 | 221 | 241 |
|---|
| 50 | 125 | 140 | 156 | 173 | 191 | 211 | 231 | 252 |
|---|
| 55 | 125 | 142 | 159 | 178 | 198 | 218 | 240 | 263 |
|---|
| 60 | – | – | – | 183 | 204 | 226 | 249 | 274 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.10 | 1.11 | 1.13 | 1.16 | 1.20 | 1.25 | 1.32 | 1.39 |
|---|
| 45 | 1.10 | 1.12 | 1.14 | 1.18 | 1.23 | 1.29 | 1.36 | 1.45 |
|---|
| 50 | 1.10 | 1.12 | 1.16 | 1.21 | 1.26 | 1.33 | 1.41 | 1.50 |
|---|
| 55 | 1.10 | 1.13 | 1.18 | 1.23 | 1.30 | 1.37 | 1.46 | 1.56 |
|---|
| 60 | – | – | – | 1.25 | 1.33 | 1.41 | 1.50 | 1.61 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 7.35 | 10.44 | 14.27 | 18.82 | 24.10 | 30.11 | 36.85 | 44.33 |
|---|
| 45 | 7.01 | 9.96 | 13.65 | 18.06 | 23.21 | 29.09 | 35.69 | 43.03 |
|---|
| 50 | 6.66 | 9.48 | 13.03 | 17.31 | 22.32 | 28.06 | 34.53 | 41.73 |
|---|
| 55 | 6.31 | 9.00 | 12.41 | 16.56 | 21.43 | 27.04 | 33.37 | 40.44 |
|---|
| 60 | – | – | – | 15.80 | 20.54 | 26.01 | 32.21 | 39.14 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.03 | 1.27 | 1.53 | 1.80 | 2.06 | 2.32 | 2.58 | 2.83 |
|---|
| 45 | 0.94 | 1.15 | 1.37 | 1.60 | 1.84 | 2.07 | 2.31 | 2.53 |
|---|
| 50 | 0.85 | 1.02 | 1.22 | 1.42 | 1.63 | 1.84 | 2.05 | 2.26 |
|---|
| 55 | 0.76 | 0.90 | 1.07 | 1.25 | 1.44 | 1.63 | 1.82 | 2.01 |
|---|
| 60 | – | – | – | 1.08 | 1.25 | 1.43 | 1.60 | 1.78 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
