Общие данные
| Хладагент: | R404A |
| Разжимный элемент: | C-V |
| Охлаждение: | F |
| Максимальная температура окружающей среды [ºC]: | 43 |
Данные компрессора
| Объём цилиндра [cm³]: | 12 |
| Рабочий объём цилиндра [m³/h]: | 2,1 |
| Масса [kg]: | 13,5 |
| Наполнение маслом [cm³]: | 400 |
| Тип масла: | ISO VG 46 ESTER |
Данные двигателя
| Тип двигателя: | CSR |
| Мощность [KM]: | 1/2 |
| Пусковой элемент: | HST |
| Электроснабжение: | 200V 50Hz |
| Диапазон допускаемого напряжения: | 170-242 |
| Ток когда заблокирован ротор [A]: | 22 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 2,88 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 9,4 |
Электрические характеристики
| Реле: | 3ARR3 10S3, RVA 3AG.. |
| Защитный элемент: | MRA38134, T0348/G. |
| Ёмкость пускового конденсатора [μФ]: | 10/400 |

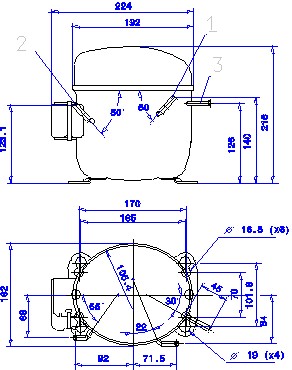

Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 9,7 | |
| Трубка нагнетания: | 8,1 | |
| Вентиль для сервиса: | 6,5 | |
Производительность
Холодопроизводительность для R404A [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 561 | 734 | 933 | 1 157 | 1 407 | 1 681 | 1 982 | 2 307 |
|---|
| 45 | 498 | 653 | 834 | 1 039 | 1 270 | 1 527 | 1 809 | 2 116 |
|---|
| 50 | 435 | 572 | 734 | 921 | 1 134 | 1 372 | 1 635 | 1 924 |
|---|
| 55 | – | – | 635 | 804 | 998 | 1 217 | 1 462 | 1 733 |
|---|
| 60 | – | – | – | 686 | 862 | 1 063 | 1 289 | 1 541 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 438 | 477 | 516 | 555 | 593 | 632 | 671 | 709 |
|---|
| 45 | 435 | 481 | 527 | 573 | 619 | 665 | 710 | 755 |
|---|
| 50 | 433 | 486 | 539 | 592 | 644 | 697 | 749 | 802 |
|---|
| 55 | – | – | 550 | 610 | 670 | 729 | 789 | 848 |
|---|
| 60 | – | – | – | 629 | 695 | 762 | 828 | 895 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 3.00 | 3.12 | 3.26 | 3.42 | 3.60 | 3.79 | 4.00 | 4.23 |
|---|
| 45 | 3.00 | 3.15 | 3.32 | 3.51 | 3.72 | 3.95 | 4.19 | 4.45 |
|---|
| 50 | 3.00 | 3.18 | 3.39 | 3.61 | 3.84 | 4.10 | 4.37 | 4.67 |
|---|
| 55 | – | – | 3.45 | 3.70 | 3.97 | 4.26 | 4.56 | 4.88 |
|---|
| 60 | – | – | – | 3.79 | 4.09 | 4.41 | 4.75 | 5.10 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 7.91 | 8.48 | 9.91 | 12.19 | 15.31 | 19.29 | 24.13 | 29.81 |
|---|
| 45 | 7.68 | 8.37 | 9.91 | 12.29 | 15.54 | 19.63 | 24.57 | 30.37 |
|---|
| 50 | 7.45 | 8.25 | 9.90 | 12.40 | 15.76 | 19.96 | 25.02 | 30.93 |
|---|
| 55 | – | – | 9.90 | 12.51 | 15.98 | 20.29 | 25.46 | 31.48 |
|---|
| 60 | – | – | – | 12.62 | 16.20 | 20.63 | 25.91 | 32.04 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.28 | 1.54 | 1.81 | 2.09 | 2.37 | 2.66 | 2.96 | 3.25 |
|---|
| 45 | 1.14 | 1.36 | 1.58 | 1.81 | 2.05 | 2.30 | 2.55 | 2.80 |
|---|
| 50 | 1.01 | 1.18 | 1.36 | 1.56 | 1.76 | 1.97 | 2.18 | 2.40 |
|---|
| 55 | – | – | 1.15 | 1.32 | 1.49 | 1.67 | 1.85 | 2.04 |
|---|
| 60 | – | – | – | 1.09 | 1.24 | 1.39 | 1.56 | 1.72 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
