Общие данные
| Хладагент: | R404A |
| Разжимный элемент: | C-V |
| Охлаждение: | F |
| Максимальная температура окружающей среды [ºC]: | 43 |
Данные компрессора
| Объём цилиндра [cm³]: | 4 |
| Рабочий объём цилиндра [m³/h]: | 0,7 |
| Масса [kg]: | 10 |
| Наполнение маслом [cm³]: | 300 |
| Тип масла: | ISO VG 46 ESTER |
Данные двигателя
| Тип двигателя: | CSIR |
| Мощность [KM]: | 1/6 |
| Пусковой элемент: | HST |
| Электроснабжение: | 200V 50Hz |
| Диапазон допускаемого напряжения: | 170-255 |
| Ток когда заблокирован ротор [A]: | 9 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 8,87 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 40,79 |
Электрические характеристики
| Реле: | 9660 A 125, MTRP 37 |
| Защитный элемент: | MRP56AMK, T0057 |
| Ёмкость пускового конденсатора [μФ]: | |

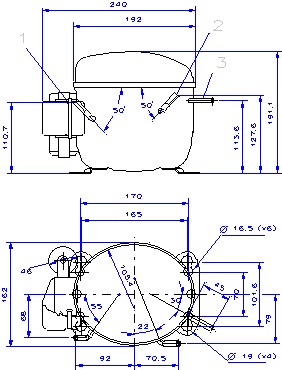

Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 6,5 | |
| Трубка нагнетания: | 6,5 | |
| Вентиль для сервиса: | 4,9 | |
Производительность
Холодопроизводительность для R404A [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 186 | 242 | 307 | 380 | 461 | 550 | 647 | 753 |
|---|
| 45 | 168 | 218 | 276 | 342 | 416 | 499 | 589 | 688 |
|---|
| 50 | 151 | 194 | 245 | 304 | 372 | 447 | 531 | 623 |
|---|
| 55 | – | – | 214 | 266 | 327 | 396 | 473 | 558 |
|---|
| 60 | – | – | – | 228 | 282 | 344 | 415 | 493 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 181 | 198 | 215 | 231 | 248 | 265 | 282 | 298 |
|---|
| 45 | 184 | 203 | 222 | 241 | 260 | 279 | 298 | 317 |
|---|
| 50 | 187 | 208 | 229 | 250 | 272 | 293 | 314 | 335 |
|---|
| 55 | – | – | 237 | 260 | 283 | 307 | 330 | 353 |
|---|
| 60 | – | – | – | 270 | 295 | 320 | 346 | 371 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.50 | 1.54 | 1.59 | 1.65 | 1.71 | 1.77 | 1.84 | 1.92 |
|---|
| 45 | 1.50 | 1.55 | 1.61 | 1.68 | 1.75 | 1.83 | 1.91 | 2.00 |
|---|
| 50 | 1.50 | 1.57 | 1.64 | 1.71 | 1.80 | 1.89 | 1.98 | 2.08 |
|---|
| 55 | – | – | 1.66 | 1.75 | 1.84 | 1.95 | 2.05 | 2.16 |
|---|
| 60 | – | – | – | 1.78 | 1.89 | 2.00 | 2.12 | 2.24 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 11.14 | 16.15 | 22.74 | 30.92 | 40.70 | 52.06 | 65.01 | 79.55 |
|---|
| 45 | 9.95 | 14.89 | 21.42 | 29.54 | 39.25 | 50.55 | 63.44 | 77.92 |
|---|
| 50 | 8.76 | 13.64 | 20.11 | 28.17 | 37.81 | 49.05 | 61.88 | 76.29 |
|---|
| 55 | – | – | 18.79 | 26.79 | 36.37 | 47.55 | 60.31 | 74.66 |
|---|
| 60 | – | – | – | 25.41 | 34.93 | 46.04 | 58.74 | 73.03 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.03 | 1.22 | 1.43 | 1.64 | 1.86 | 2.08 | 2.30 | 2.52 |
|---|
| 45 | 0.91 | 1.07 | 1.24 | 1.42 | 1.60 | 1.79 | 1.98 | 2.17 |
|---|
| 50 | 0.81 | 0.93 | 1.07 | 1.21 | 1.37 | 1.53 | 1.69 | 1.86 |
|---|
| 55 | – | – | 0.90 | 1.02 | 1.15 | 1.29 | 1.43 | 1.58 |
|---|
| 60 | – | – | – | 0.85 | 0.96 | 1.07 | 1.20 | 1.33 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
