Общие данные
| Хладагент: | R404A |
| Разжимный элемент: | C-V |
| Охлаждение: | F |
| Максимальная температура окружающей среды [ºC]: | 43 |
Данные компрессора
| Объём цилиндра [cm³]: | 7,6 |
| Рабочий объём цилиндра [m³/h]: | 1,3 |
| Масса [kg]: | 11,4 |
| Наполнение маслом [cm³]: | 400 |
| Тип масла: | ISO VG 46 ESTER |
Данные двигателя
| Тип двигателя: | CSIR |
| Мощность [KM]: | 3/8 |
| Пусковой элемент: | HST |
| Электроснабжение: | 220V 50Hz |
| Диапазон допускаемого напряжения: | 187-264 |
| Ток когда заблокирован ротор [A]: | 12,8 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 5,81 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 17,84 |
Электрические характеристики
| Реле: | 9660 A 138, MTRP 43 |
| Защитный элемент: | MRT26AMK, T0181 |
| Ёмкость пускового конденсатора [μФ]: | |

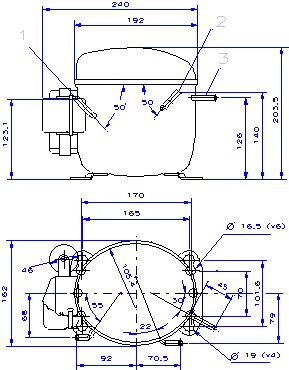

Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 6,5 | |
| Трубка нагнетания: | 6,5 | |
| Вентиль для сервиса: | 4,9 | |
Производительность
Холодопроизводительность для R404A [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 330 | 442 | 568 | 709 | 865 | 1 035 | 1 220 | 1 420 |
|---|
| 45 | 296 | 394 | 507 | 635 | 778 | 935 | 1 107 | 1 293 |
|---|
| 50 | 261 | 346 | 446 | 561 | 691 | 835 | 993 | 1 167 |
|---|
| 55 | – | – | 386 | 487 | 603 | 734 | 880 | 1 041 |
|---|
| 60 | – | – | – | 413 | 516 | 634 | 767 | 914 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 284 | 316 | 346 | 375 | 403 | 429 | 454 | 478 |
|---|
| 45 | 286 | 322 | 357 | 390 | 422 | 453 | 482 | 511 |
|---|
| 50 | 288 | 328 | 367 | 405 | 441 | 477 | 511 | 543 |
|---|
| 55 | – | – | 378 | 420 | 461 | 500 | 539 | 576 |
|---|
| 60 | – | – | – | 435 | 480 | 524 | 567 | 608 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 2.10 | 2.20 | 2.30 | 2.41 | 2.52 | 2.63 | 2.75 | 2.87 |
|---|
| 45 | 2.10 | 2.22 | 2.33 | 2.46 | 2.58 | 2.71 | 2.84 | 2.98 |
|---|
| 50 | 2.10 | 2.23 | 2.37 | 2.50 | 2.64 | 2.79 | 2.93 | 3.08 |
|---|
| 55 | – | – | 2.40 | 2.55 | 2.71 | 2.87 | 3.03 | 3.19 |
|---|
| 60 | – | – | – | 2.60 | 2.77 | 2.94 | 3.12 | 3.30 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 11.56 | 12.10 | 13.58 | 15.99 | 19.33 | 23.60 | 28.81 | 34.94 |
|---|
| 45 | 11.62 | 12.23 | 13.78 | 16.26 | 19.67 | 24.01 | 29.29 | 35.49 |
|---|
| 50 | 11.67 | 12.36 | 13.97 | 16.52 | 20.01 | 24.42 | 29.77 | 36.04 |
|---|
| 55 | – | – | 14.17 | 16.79 | 20.34 | 24.83 | 30.25 | 36.59 |
|---|
| 60 | – | – | – | 17.06 | 20.68 | 25.24 | 30.73 | 37.14 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.16 | 1.40 | 1.64 | 1.89 | 2.15 | 2.41 | 2.69 | 2.97 |
|---|
| 45 | 1.03 | 1.22 | 1.42 | 1.63 | 1.84 | 2.06 | 2.29 | 2.53 |
|---|
| 50 | 0.91 | 1.06 | 1.22 | 1.39 | 1.56 | 1.75 | 1.95 | 2.15 |
|---|
| 55 | – | – | 1.02 | 1.16 | 1.31 | 1.47 | 1.63 | 1.81 |
|---|
| 60 | – | – | – | 0.95 | 1.08 | 1.21 | 1.35 | 1.50 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
