Общие данные
| Хладагент: | R404A |
| Разжимный элемент: | C-V |
| Охлаждение: | F |
| Максимальная температура окружающей среды [ºC]: | 43 |
Данные компрессора
| Объём цилиндра [cm³]: | 25,9 |
| Рабочий объём цилиндра [m³/h]: | 4,4 |
| Масса [kg]: | 23 |
| Наполнение маслом [cm³]: | 887 |
| Тип масла: | ISO VG 46 ESTER |
Данные двигателя
| Тип двигателя: | CSR |
| Мощность [KM]: | 1 3/8 |
| Пусковой элемент: | HST |
| Электроснабжение: | 220V 50Hz |
| Диапазон допускаемого напряжения: | 187-264 |
| Ток когда заблокирован ротор [A]: | 38 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 1,48 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 4,95 |
Электрические характеристики
| Реле: | 3ARR3 10AS3, RVA 3G.. |
| Защитный элемент: | MRA38123, T0534/G. |
| Ёмкость пускового конденсатора [μФ]: | 20/400 |

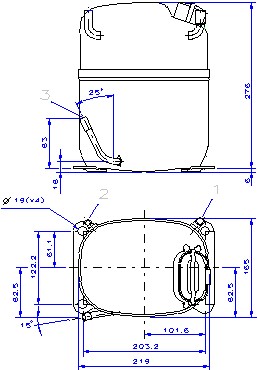

Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 12,7 | |
| Трубка нагнетания: | 9,6 | |
| Вентиль для сервиса: | 8 | |
Производительность
Холодопроизводительность для R404A [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1 157 | 1 560 | 2 017 | 2 528 | 3 093 | 3 713 | 4 386 | 5 113 |
|---|
| 45 | 996 | 1 359 | 1 777 | 2 248 | 2 773 | 3 352 | 3 985 | 4 672 |
|---|
| 50 | 836 | 1 159 | 1 536 | 1 967 | 2 452 | 2 991 | 3 584 | 4 231 |
|---|
| 55 | – | – | 1 295 | 1 687 | 2 132 | 2 631 | 3 184 | 3 791 |
|---|
| 60 | – | – | – | 1 406 | 1 811 | 2 270 | 2 783 | 3 350 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 810 | 910 | 1 007 | 1 099 | 1 188 | 1 273 | 1 354 | 1 432 |
|---|
| 45 | 790 | 906 | 1 018 | 1 126 | 1 230 | 1 331 | 1 428 | 1 521 |
|---|
| 50 | 770 | 901 | 1 029 | 1 152 | 1 272 | 1 388 | 1 501 | 1 609 |
|---|
| 55 | – | – | 1 040 | 1 179 | 1 314 | 1 446 | 1 574 | 1 698 |
|---|
| 60 | – | – | – | 1 206 | 1 356 | 1 504 | 1 647 | 1 787 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 4.50 | 4.94 | 5.36 | 5.77 | 6.16 | 6.54 | 6.90 | 7.24 |
|---|
| 45 | 4.40 | 4.91 | 5.40 | 5.88 | 6.34 | 6.79 | 7.22 | 7.63 |
|---|
| 50 | 4.30 | 4.88 | 5.44 | 5.99 | 6.52 | 7.04 | 7.54 | 8.02 |
|---|
| 55 | – | – | 5.48 | 6.10 | 6.70 | 7.29 | 7.85 | 8.41 |
|---|
| 60 | – | – | – | 6.21 | 6.88 | 7.54 | 8.17 | 8.80 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 18.62 | 24.84 | 32.59 | 41.89 | 52.71 | 65.08 | 78.98 | 94.41 |
|---|
| 45 | 16.83 | 22.93 | 30.57 | 39.74 | 50.45 | 62.70 | 76.48 | 91.79 |
|---|
| 50 | 15.04 | 21.02 | 28.54 | 37.60 | 48.19 | 60.31 | 73.98 | 89.17 |
|---|
| 55 | – | – | 26.52 | 35.45 | 45.92 | 57.93 | 71.47 | 86.55 |
|---|
| 60 | – | – | – | 33.31 | 43.66 | 55.55 | 68.97 | 83.93 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.43 | 1.71 | 2.00 | 2.30 | 2.60 | 2.92 | 3.24 | 3.57 |
|---|
| 45 | 1.26 | 1.50 | 1.75 | 2.00 | 2.25 | 2.52 | 2.79 | 3.07 |
|---|
| 50 | 1.08 | 1.29 | 1.49 | 1.71 | 1.93 | 2.15 | 2.39 | 2.63 |
|---|
| 55 | – | – | 1.25 | 1.43 | 1.62 | 1.82 | 2.02 | 2.23 |
|---|
| 60 | – | – | – | 1.17 | 1.34 | 1.51 | 1.69 | 1.87 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
