Общие данные
| Хладагент: | R404A |
| Разжимный элемент: | C-V |
| Охлаждение: | F |
| Максимальная температура окружающей среды [ºC]: | 43 |
Данные компрессора
| Объём цилиндра [cm³]: | 18,4 |
| Рабочий объём цилиндра [m³/h]: | 3,1 |
| Масса [kg]: | 17,3 |
| Наполнение маслом [cm³]: | 500 |
| Тип масла: | ISO VG 46 ESTER |
Данные двигателя
| Тип двигателя: | CSR |
| Мощность [KM]: | 7/8 |
| Пусковой элемент: | HST |
| Электроснабжение: | 200V 50Hz |
| Диапазон допускаемого напряжения: | 170-242 |
| Ток когда заблокирован ротор [A]: | 32 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 1,73 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 6,02 |
Электрические характеристики
| Реле: | 3ARR3 10S3, RVA 3AG.. |
| Защитный элемент: | MRA38123, T0534/G. |
| Ёмкость пускового конденсатора [μФ]: | 20/400 |

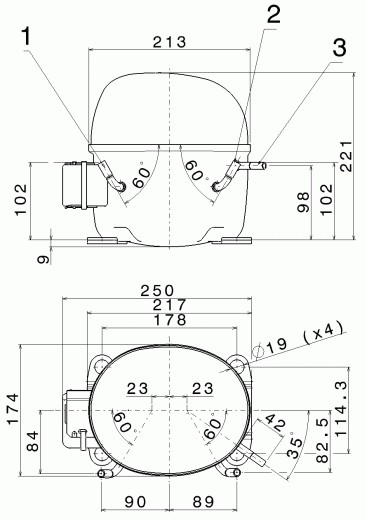

Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 9,7 | |
| Трубка нагнетания: | 9,7 | |
| Вентиль для сервиса: | 6,5 | |
Производительность
Холодопроизводительность для R404A [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 754 | 986 | 1 259 | 1 572 | 1 926 | 2 320 | 2 755 | 3 231 |
|---|
| 45 | 697 | 912 | 1 168 | 1 464 | 1 801 | 2 179 | 2 597 | 3 056 |
|---|
| 50 | 640 | 838 | 1 077 | 1 356 | 1 677 | 2 037 | 2 439 | 2 880 |
|---|
| 55 | – | – | 986 | 1 249 | 1 552 | 1 896 | 2 280 | 2 705 |
|---|
| 60 | – | – | – | 1 141 | 1 427 | 1 754 | 2 122 | 2 530 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 680 | 762 | 842 | 919 | 993 | 1 063 | 1 131 | 1 196 |
|---|
| 45 | 677 | 765 | 850 | 931 | 1 009 | 1 085 | 1 157 | 1 227 |
|---|
| 50 | 675 | 767 | 857 | 943 | 1 026 | 1 106 | 1 184 | 1 258 |
|---|
| 55 | – | – | 864 | 955 | 1 043 | 1 128 | 1 210 | 1 289 |
|---|
| 60 | – | – | – | 967 | 1 060 | 1 150 | 1 236 | 1 320 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 3.90 | 4.23 | 4.57 | 4.92 | 5.28 | 5.65 | 6.03 | 6.42 |
|---|
| 45 | 3.90 | 4.26 | 4.63 | 5.01 | 5.40 | 5.81 | 6.22 | 6.64 |
|---|
| 50 | 3.90 | 4.29 | 4.69 | 5.11 | 5.53 | 5.96 | 6.40 | 6.85 |
|---|
| 55 | – | – | 4.76 | 5.20 | 5.65 | 6.12 | 6.59 | 7.07 |
|---|
| 60 | – | – | – | 5.29 | 5.78 | 6.27 | 6.78 | 7.29 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 15.60 | 20.02 | 25.51 | 32.10 | 39.76 | 48.51 | 58.34 | 69.25 |
|---|
| 45 | 15.03 | 19.41 | 24.88 | 31.43 | 39.07 | 47.78 | 57.58 | 68.47 |
|---|
| 50 | 14.46 | 18.81 | 24.25 | 30.77 | 38.37 | 47.06 | 56.83 | 67.68 |
|---|
| 55 | – | – | 23.62 | 30.10 | 37.68 | 46.33 | 56.07 | 66.89 |
|---|
| 60 | – | – | – | 29.44 | 36.98 | 45.61 | 55.31 | 66.10 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.11 | 1.29 | 1.49 | 1.71 | 1.94 | 2.18 | 2.44 | 2.70 |
|---|
| 45 | 1.03 | 1.19 | 1.37 | 1.57 | 1.78 | 2.01 | 2.24 | 2.49 |
|---|
| 50 | 0.95 | 1.09 | 1.26 | 1.44 | 1.63 | 1.84 | 2.06 | 2.29 |
|---|
| 55 | – | – | 1.14 | 1.31 | 1.49 | 1.68 | 1.88 | 2.10 |
|---|
| 60 | – | – | – | 1.18 | 1.35 | 1.53 | 1.72 | 1.92 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
