Общие данные
| Хладагент: | R600a |
| Разжимный элемент: | C |
| Охлаждение: | S |
| Максимальная температура окружающей среды [ºC]: | 43 |
Данные компрессора
| Объём цилиндра [cm³]: | 4,1 |
| Рабочий объём цилиндра [m³/h]: | 0,7 |
| Масса [kg]: | 6 |
| Наполнение маслом [cm³]: | 200 |
| Тип масла: | ISO VG 10 MINERAL |
Данные двигателя
| Тип двигателя: | RSIR |
| Мощность [KM]: | 1/14 |
| Пусковой элемент: | LST |
| Электроснабжение: | 220V 50Hz |
| Диапазон допускаемого напряжения: | 187-264 |
| Ток когда заблокирован ротор [A]: | 7,4 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 30,84 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 25,04 |
Электрические характеристики
| Реле: | 3003 |
| Защитный элемент: | T0321, 4TM205NFBYY |
| Ёмкость пускового конденсатора [μФ]: | |

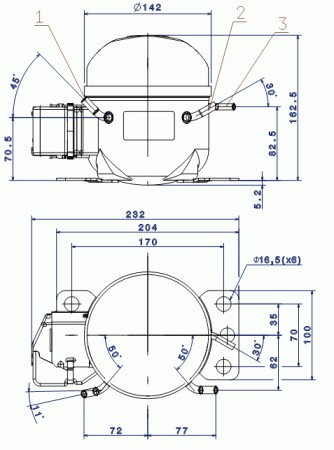

Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 6,5 | |
| Трубка нагнетания: | 6,5 | |
| Вентиль для сервиса: | 4,9 | |
Производительность
Холодопроизводительность для R600a [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 52 | 72 | 95 | 122 | 152 | 186 | 224 | 264 |
|---|
| 45 | 48 | 66 | 87 | 112 | 141 | 173 | 208 | 247 |
|---|
| 50 | 44 | 60 | 80 | 103 | 129 | 159 | 193 | 230 |
|---|
| 55 | 40 | 54 | 72 | 93 | 118 | 146 | 177 | 212 |
|---|
| 60 | 36 | 49 | 64 | 84 | 106 | 132 | 162 | 195 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 68 | 74 | 79 | 85 | 91 | 97 | 102 | 108 |
|---|
| 45 | 68 | 74 | 80 | 86 | 92 | 98 | 104 | 110 |
|---|
| 50 | 68 | 74 | 81 | 87 | 93 | 100 | 106 | 113 |
|---|
| 55 | 68 | 75 | 81 | 88 | 95 | 101 | 108 | 115 |
|---|
| 60 | 68 | 75 | 82 | 89 | 96 | 103 | 110 | 117 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 0.60 | 0.61 | 0.62 | 0.64 | 0.65 | 0.67 | 0.68 | 0.70 |
|---|
| 45 | 0.60 | 0.61 | 0.63 | 0.64 | 0.66 | 0.67 | 0.69 | 0.71 |
|---|
| 50 | 0.60 | 0.61 | 0.63 | 0.65 | 0.66 | 0.68 | 0.70 | 0.72 |
|---|
| 55 | 0.60 | 0.62 | 0.63 | 0.65 | 0.67 | 0.69 | 0.71 | 0.73 |
|---|
| 60 | 0.60 | 0.62 | 0.64 | 0.65 | 0.68 | 0.70 | 0.72 | 0.74 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.07 | 1.45 | 1.92 | 2.49 | 3.14 | 3.89 | 4.73 | 5.67 |
|---|
| 45 | 1.03 | 1.40 | 1.86 | 2.41 | 3.05 | 3.78 | 4.61 | 5.53 |
|---|
| 50 | 1.00 | 1.35 | 1.79 | 2.33 | 2.95 | 3.67 | 4.49 | 5.39 |
|---|
| 55 | 0.96 | 1.30 | 1.72 | 2.25 | 2.86 | 3.56 | 4.36 | 5.25 |
|---|
| 60 | 0.92 | 1.24 | 1.66 | 2.16 | 2.76 | 3.45 | 4.24 | 5.11 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 0.76 | 0.97 | 1.20 | 1.43 | 1.67 | 1.93 | 2.18 | 2.44 |
|---|
| 45 | 0.70 | 0.89 | 1.09 | 1.30 | 1.53 | 1.76 | 2.00 | 2.24 |
|---|
| 50 | 0.65 | 0.81 | 0.99 | 1.18 | 1.38 | 1.60 | 1.81 | 2.04 |
|---|
| 55 | 0.59 | 0.73 | 0.89 | 1.06 | 1.24 | 1.44 | 1.64 | 1.85 |
|---|
| 60 | 0.54 | 0.65 | 0.78 | 0.94 | 1.11 | 1.29 | 1.47 | 1.67 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
