Технические характеристики
| Компрессор | модель | S8-42Y |
| Вес (без корпуса) | кг. | 186 |
| Вес корпуса | кг. | 45 |
| Общая длина (без корпуса) | мм. | 1420 |
| Общая ширина (без корпуса) | мм. | 810 |
| Общая высота (без корпуса) | мм. | 689 |
| Общая длина (с корпусом) | мм. | 1420 |
| Общая ширина (с корпусом) | мм. | 783 |
| Общая высота (с корпусом) | мм. | 713 |
| Линия всасывания | дюйм | 35.0 mm – 1″ 3/8 |
| Жидкостная линия | дюйм | 19.0 mm – 3/4″ |
| Вентиляторы: количество | шт. | 2 |
| Питание двигателя вентилятора при 50 Гц | V/ph/Hz | 230-400V/3/50Hz |
| Ток одного вентилятора 50 Гц | А | 1.13 (@230V) – 0.65 (@400V) |
| Мощность одного вентилятора 50 Гц | Вт | 315 |
| Расход воздуха конденсатора 50 Гц | м³/год | 11400 |
| Питание двигателя вентилятора при 60 Гц | V/ph/Hz | 230-400V/3/60Hz |
| Ток одного вентилятора 60 Гц | А | 1.3 (@230V) – 0.72 (@400V) |
| Мощность одного вентилятора 60 Гц | Вт | 440 |
| Расход воздуха конденсатора 60 Гц | м³/год | 13680 |
| Объем конденсатора | л. | 5.02 |
| Ресивер | тип | USLR06-М |
| Объем ресивера | л. | 5.7 |
| R134a | кг. | 6.3 |
| R404A – R507A | кг. | 5.5 |
| R22 | кг. | 6.2 |
| R407C | кг. | 6.2 |
Эксплуатационные характеристики
Таблица данных по производительности
Хладогент R 404A
| Temp. [°C] | Qo [Watt] Pe[kW] 50 Hz | Temp. [°C] | ||||||||||
| 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | ||
| 27 | Qo | – | – | 25021 | 21852 | 18707 | 15718 | 12922 | 10349 | 8019 | 5933 | 4115 |
| Pe | – | – | 10,76 | 9,61 | 8,54 | 7,53 | 6,57 | 5,66 | 4,8 | 3,98 | 3,2 | |
| 32 | Qo | – | – | 22788 | 19886 | 17068 | 14330 | 11797 | 9416 | 7255 | 5295 | 3540 |
| Pe | – | – | 11,1 | 9,91 | 8,78 | 7,72 | 6,71 | 5,75 | 4,83 | 3,96 | 3,14 | |
| 43 | Qo | – | – | – | 15629 | 13425 | 11311 | 9277 | 7364 | 5560 | 3899 | – |
| Pe | – | – | – | 10,39 | 9,16 | 7,98 | 6,87 | 5,8 | 4,79 | 3,83 | – | |

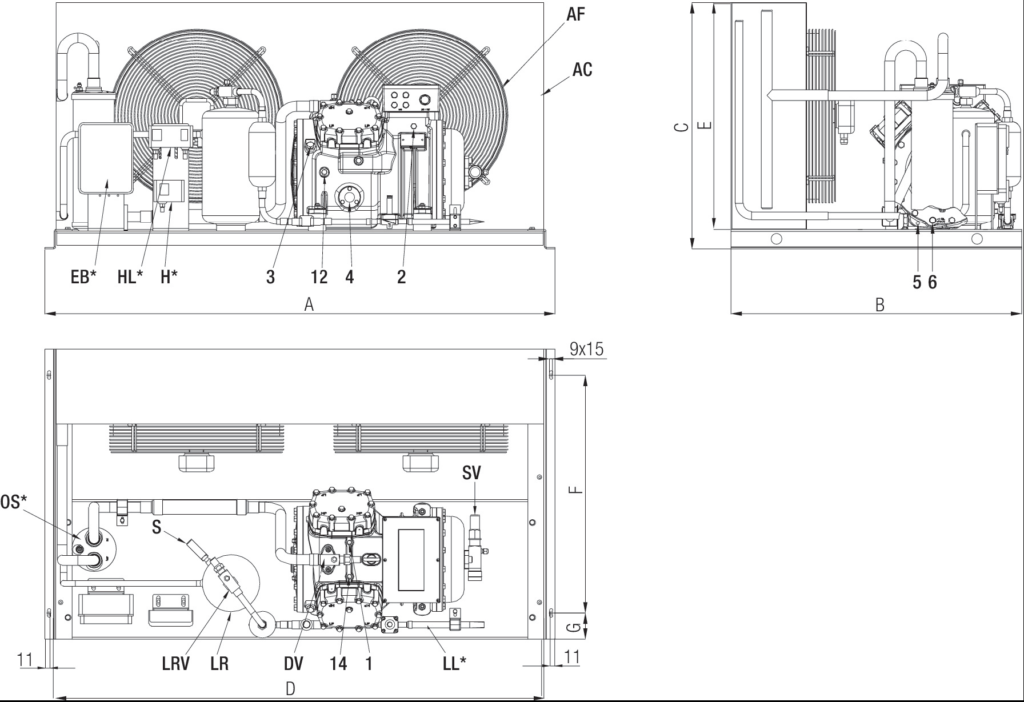

Размеры и подключение
| A | Длина | мм. | 1420 |
| B | Ширина | мм. | 810 |
| C | Высота | мм. | 689 |
| D | Длинаконденсатора | мм. | 1358 |
| E | Высотаконденсатора | мм. | 635 |
| F | Монтажныеотверстия | мм. | 685 |
| G | Монтажныеотверстия | мм. | 72.5 |
| 1 | Патрубок высокого давления | – | 1/8″ NPT |
| 2 | Патрубок низкого давления | – | 1/8″ NPT |
| 3 | Патрубокзаправкимасла | – | 1/4″ GAS |
| 4 | Смотровоестекло | – | – |
| 5 | Нагревателькартера | – | – |
| 6 | Пробкадлясливамасла | – | M8 x 22 |
| 12 | Возвратмасла | – | 1/8″ NPT |
| 14 | Подключение датчика температуры нагнетания | 1/8″ NPT | |
| AC | Конденсатор воздушного охлаждения | – | – |
| AF | Вентилятор | – | – |
| DV | Вентиль на линии нагнетания | – | – |
| SV | Вентиль на линии всасывания | – | – |
| LR | Ресивер | – | – |
| LR V | Вентиль Rotalock на ресивере | – | – |
| S | Предохранительный клапан | – | – |
| OS | Маслоотделитель | – | – |
| EB | Эл.распределительная коробка | – | – |
| HL | Реле высокого / низкого давления | – | – |
| H | Реле высокого давления | – | – |
| LL | Жидкостная линия | – | – |
| NP | Табличка | – | – |
