Технические характеристики
| Компрессор | модель | A1.5-7Y |
| Вес (без корпуса) | кг. | 65 |
| Вес корпуса | кг. | 20 |
| Общая длина (без корпуса) | мм. | 796 |
| Общая ширина (без корпуса) | мм. | 620 |
| Общая высота (без корпуса) | мм. | 368 |
| Общая длина (с корпусом) | мм. | 796 |
| Общая ширина (с корпусом) | мм. | 643 |
| Общая высота (с корпусом) | мм. | 393 |
| Линия всасывания | дюйм | 15.8 mm – 5/8″ |
| Жидкостная линия | дюйм | 12.7 mm – 1/2″ |
| Вентиляторы: количество | шт. | 2 |
| Питание двигателя вентилятора при 50 Гц | V/ph/Hz | 220-240V/1/50Hz |
| Ток одного вентилятора 50 Гц | А | 0.3 |
| Мощность одного вентилятора 50 Гц | Вт | 65 |
| Расход воздуха конденсатора 50 Гц | м³/год | 3400 |
| Питание двигателя вентилятора при 60 Гц | V/ph/Hz | 220-240V/1/60Hz |
| Ток одного вентилятора 60 Гц | А | 0.4 |
| Мощность одного вентилятора 60 Гц | Вт | 90 |
| Расход воздуха конденсатора 60 Гц | м³/год | 4080 |
| Объем конденсатора | л. | 1.52 |
| Ресивер | тип | USLR02 |
| Объем ресивера | л. | 1.5 |
| R134a | кг. | 1.8 |
| R404A – R507A | кг. | 1.7 |
| R22 | кг. | 1.8 |
| R407C | кг. | 1.8 |
Эксплуатационные характеристики
Таблица данных по производительности
Хладогент R 404A
| Temp. [°C] | Qo [Watt] Pe[kW] 50 Hz | Temp. [°C] | ||||||||||
| 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | ||
| 27 | Qo | 6475 | 5565 | 4735 | 3965 | 3261 | 2637 | 2085 | 1607 | 1206 | 876 | – |
| Pe | 1,89 | 1,75 | 1,6 | 1,46 | 1,33 | 1,2 | 1,07 | 0,95 | 0,83 | 0,72 | – | |
| 32 | Qo | 5949 | 5113 | 4339 | 3626 | 2982 | 2405 | 1899 | 1462 | 1094 | 792 | – |
| Pe | 2 | 1,83 | 1,68 | 1,52 | 1,38 | 1,23 | 1,09 | 0,96 | 0,84 | 0,72 | – | |
| 43 | Qo | 4802 | 4113 | 3475 | 2893 | 2366 | 1903 | 1492 | 1144 | 849 | 602 | – |
| Pe | 2,2 | 2 | 1,81 | 1,63 | 1,46 | 1,29 | 1,13 | 0,99 | 0,85 | 0,73 | – | |

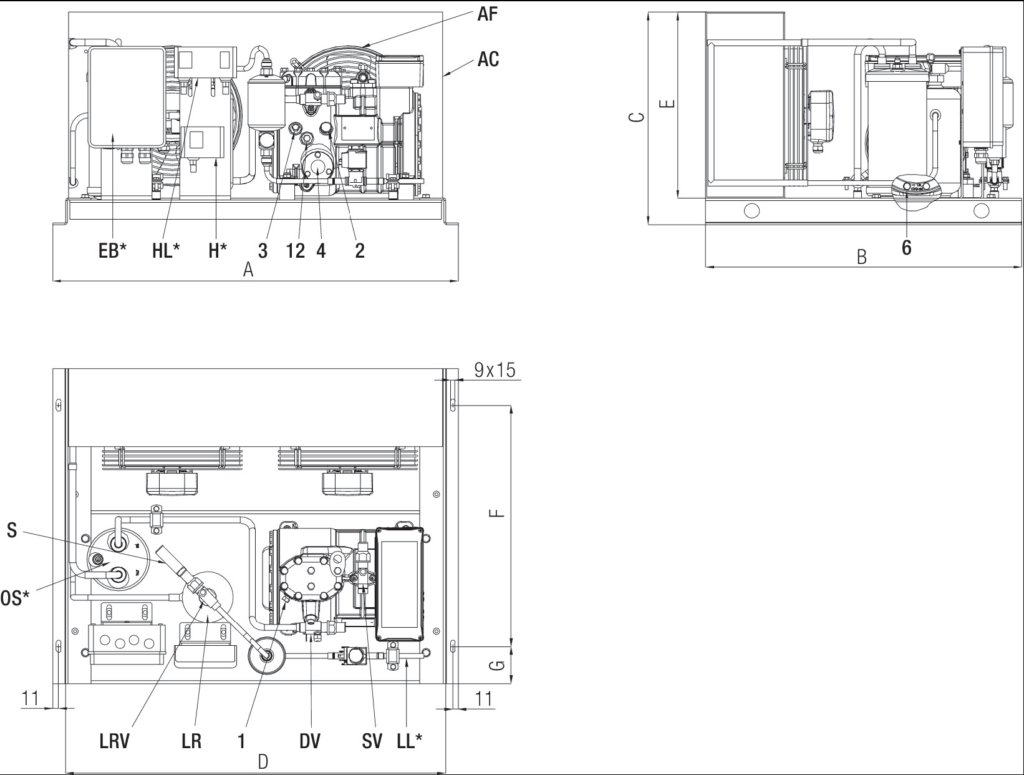

Размеры и подключение
| A | Длина | мм. | 796 |
| B | Ширина | мм. | 620 |
| C | Высота | мм. | 368 |
| D | Длинаконденсатора | мм. | 734 |
| E | Высотаконденсатора | мм. | 315 |
| F | Монтажныеотверстия | мм. | 475 |
| G | Монтажныеотверстия | мм. | 72.5 |
| 1 | Патрубок высокого давления | – | 1/8″ NPT |
| 2 | Патрубок низкого давления | – | 1/8″ NPT |
| 3 | Патрубокзаправкимасла | – | 1/4″ GAS |
| 4 | Смотровоестекло | – | – |
| 5 | Нагревателькартера | – | – |
| 6 | Пробкадлясливамасла | – | M8 x 22 |
| 12 | Возвратмасла | – | 1/8″ NPT |
| AC | Конденсатор воздушного охлаждения | – | – |
| AF | Вентилятор | – | – |
| DV | Вентиль на линии нагнетания | – | – |
| SV | Вентиль на линии всасывания | – | – |
| LR | Ресивер | – | – |
| LR V | Вентиль Rotalock на ресивере | – | – |
| S | Предохранительный клапан | – | – |
| OS | Маслоотделитель | – | – |
| EB | Эл.распределительная коробка | – | – |
| HL | Реле высокого / низкого давления | – | – |
| H | Реле высокого давления | – | – |
| LL | Жидкостная линия | – | – |
| NP | Табличка | – | – |
