Технические характеристики
| Компрессор | модель | Q5-21.1Y |
| Вес (без корпуса) | кг. | 144 |
| Вес корпуса | кг. | 44 |
| Общая длина (без корпуса) | мм. | 1420 |
| Общая ширина (без корпуса) | мм. | 760 |
| Общая высота (без корпуса) | мм. | 689 |
| Общая длина (с корпусом) | мм. | 1420 |
| Общая ширина (с корпусом) | мм. | 783 |
| Общая высота (с корпусом) | мм. | 783 |
| Линия всасывания | дюйм | 28.6 mm – 1″ 1/8 |
| Жидкостная линия | дюйм | 19.0 mm – 3/4″ |
| Вентиляторы: количество | шт. | 2 |
| Питание двигателя вентилятора при 50 Гц | V/ph/Hz | 230-400V/3/50Hz |
| Ток одного вентилятора 50 Гц | А | 1.13 (@230V) – 0.65 (@400V) |
| Мощность одного вентилятора 50 Гц | Вт | 315 |
| Расход воздуха конденсатора 50 Гц | м³/год | 11400 |
| Питание двигателя вентилятора при 60 Гц | V/ph/Hz | 230-400V/3/60Hz |
| Ток одного вентилятора 60 Гц | А | 1.13 (@230V) – 0.72 (@400V) |
| Мощность одного вентилятора 60 Гц | Вт | 440 |
| Расход воздуха конденсатора 60 Гц | м³/год | 13680 |
| Объем конденсатора | л. | 5.02 |
| Ресивер | тип | USLR06-M |
| Объем ресивера | л. | 5.7 |
| R134a | кг. | 6.3 |
| R404A – R507A | кг. | 5.5 |
| R22 | кг. | 6.2 |
| R407C | кг. | 6.2 |
Эксплуатационные характеристики
Таблица данных по производительности
Хладогент R 404A
| Temp. [°C] | Qo [Watt] Pe[kW] 50 Hz | Temp. [°C] | ||||||||||
| 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | ||
| 27 | Qo | 19694 | 17091 | 14617 | 12330 | 10187 | 8247 | 6490 | 4915 | – | – | – |
| Pe | 5,27 | 5 | 4,69 | 4,33 | 3,95 | 3,54 | 3,1 | 2,63 | – | – | – | |
| 32 | Qo | 18100 | 15679 | 13404 | 11282 | 9321 | 7515 | 5882 | 4408 | – | – | – |
| Pe | 5,6 | 5,29 | 4,93 | 4,54 | 4,11 | 3,65 | 3,17 | 2,66 | – | – | – | |
| 43 | Qo | 14545 | 12573 | 10737 | 9009 | 7395 | 5914 | 4534 | 3283 | – | – | – |
| Pe | 6,21 | 5,81 | 5,37 | 4,88 | 4,36 | 3,8 | 3,22 | 2,61 | – | – | – | |

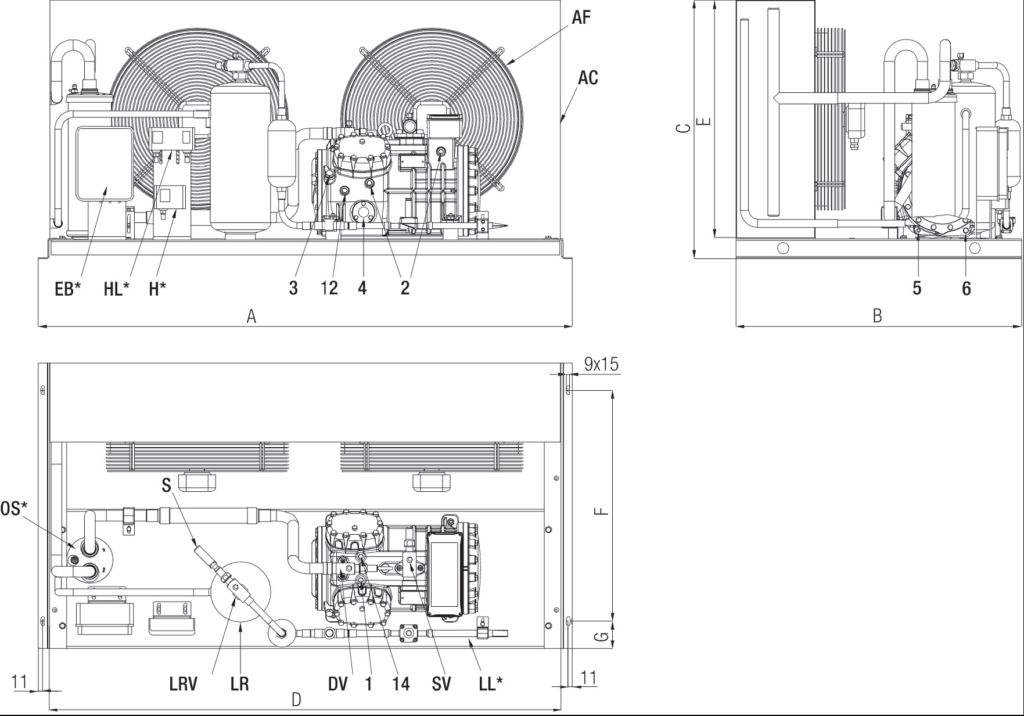

Размеры и подключение
| A | Длина | мм. | 1420 |
| B | Ширина | мм. | 760 |
| C | Высота | мм. | 689 |
| D | Длинаконденсатора | мм. | 1358 |
| E | Высотаконденсатора | мм. | 635 |
| F | Монтажныеотверстия | мм. | 615 |
| G | Монтажныеотверстия | мм. | 72.5 |
| 1 | Патрубок высокого давления | – | 1/8″ NPT |
| 2 | Патрубок низкого давления | – | 1/8″ NPT |
| 3 | Патрубокзаправкимасла | – | 1/4″ GAS |
| 4 | Смотровоестекло | – | – |
| 5 | Нагревателькартера | – | – |
| 6 | Пробкадлясливамасла | – | M8 x 22 |
| 12 | Возвратмасла | – | 1/8″ NPT |
| 14 | Подключение датчика температуры нагнетания | 1/8″ NPT | |
| AC | Конденсатор воздушного охлаждения | – | – |
| AF | Вентилятор | – | – |
| DV | Вентиль на линии нагнетания | – | – |
| SV | Вентиль на линии всасывания | – | – |
| LR | Ресивер | – | – |
| LR V | Вентиль Rotalock на ресивере | – | – |
| S | Предохранительный клапан | – | – |
| OS | Маслоотделитель | – | – |
| EB | Эл.распределительная коробка | – | – |
| HL | Реле высокого / низкого давления | – | – |
| H | Реле высокого давления | – | – |
| LL | Жидкостная линия | – | – |
| NP | Табличка | – | – |
