Технические характеристики
| Компрессор | модель | B2-10.1Y |
| Вес (без корпуса) | кг. | 67 |
| Вес корпуса | кг. | 20 |
| Общая длина (без корпуса) | мм. | 796 |
| Общая ширина (без корпуса) | мм. | 620 |
| Общая высота (без корпуса) | мм. | 368 |
| Общая длина (с корпусом) | мм. | 796 |
| Общая ширина (с корпусом) | мм. | 643 |
| Общая высота (с корпусом) | мм. | 393 |
| Линия всасывания | дюйм | 15.8 mm – 5/8″ |
| Жидкостная линия | дюйм | 12.7 mm – 1/2″ |
| Вентиляторы: количество | шт. | 2 |
| Питание двигателя вентилятора при 50 Гц | V/ph/Hz | 220-240V/1/50Hz |
| Ток одного вентилятора 50 Гц | А | 0.3 |
| Мощность одного вентилятора 50 Гц | Вт | 65 |
| Расход воздуха конденсатора 50 Гц | м³/год | 3400 |
| Питание двигателя вентилятора при 60 Гц | V/ph/Hz | 220-240V/1/60Hz |
| Ток одного вентилятора 60 Гц | А | 0.4 |
| Мощность одного вентилятора 60 Гц | Вт | 90 |
| Расход воздуха конденсатора 60 Гц | м³/год | 4080 |
| Объем конденсатора | л. | 1.52 |
| Ресивер | тип | USLR02 |
| Объем ресивера | л. | 1.5 |
| R134a | кг. | 1.8 |
| R404A – R507A | кг. | 1.7 |
| R22 | кг. | 1.8 |
| R407C | кг. | 1.8 |
Эксплуатационные характеристики
Таблица данных по производительности
Хладогент R 404A
| Temp. [°C] | Qo [Watt] Pe[kW] 50 Hz | Temp. [°C] | ||||||||||
| 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | ||
| 27 | Qo | 7866 | 6890 | 5957 | 5086 | 4274 | 3524 | 2844 | 2245 | 1727 | 1286 | – |
| Pe | 3,18 | 2,92 | 2,67 | 2,42 | 2,19 | 1,97 | 1,76 | 1,56 | 1,37 | 1,2 | – | |
| 32 | Qo | 7195 | 6306 | 5475 | 4669 | 3920 | 3235 | 2613 | 2061 | 1580 | 1169 | – |
| Pe | 3,35 | 3,06 | 2,78 | 2,52 | 2,27 | 2,03 | 1,8 | 1,59 | 1,4 | 1,22 | – | |
| 43 | Qo | – | – | 4417 | 3781 | 3185 | 2635 | 2135 | 1686 | 1292 | – | – |
| Pe | – | – | 3,03 | 2,72 | 2,43 | 2,16 | 1,9 | 1,67 | 1,46 | – | – | |

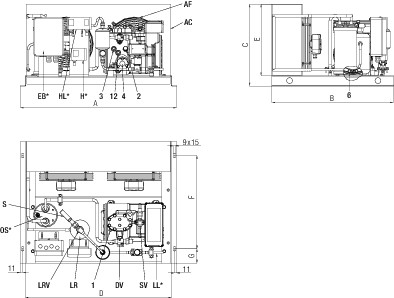

Размеры и подключение
| A | Длина | мм. | 796 |
| B | Ширина | мм. | 620 |
| C | Высота | мм. | 368 |
| D | Длинаконденсатора | мм. | 734 |
| E | Высотаконденсатора | мм. | 315 |
| F | Монтажныеотверстия | мм. | 475 |
| G | Монтажныеотверстия | мм. | 72.5 |
| 1 | Патрубок высокого давления | – | 1/8″ NPT |
| 2 | Патрубок низкого давления | – | 1/8″ NPT |
| 3 | Патрубокзаправкимасла | – | 1/4″ GAS |
| 4 | Смотровоестекло | – | – |
| 5 | Нагревателькартера | – | – |
| 6 | Пробкадлясливамасла | – | M8 x 22 |
| 12 | Возвратмасла | – | 1/8″ NPT |
| AC | Конденсатор воздушного охлаждения | – | – |
| AF | Вентилятор | – | – |
| DV | Вентиль на линии нагнетания | – | – |
| SV | Вентиль на линии всасывания | – | – |
| LR | Ресивер | – | – |
| LR V | Вентиль Rotalock на ресивере | – | – |
| S | Предохранительный клапан | – | – |
| OS | Маслоотделитель | – | – |
| EB | Эл.распределительная коробка | – | – |
| HL | Реле высокого / низкого давления | – | – |
| H | Реле высокого давления | – | – |
| LL | Жидкостная линия | – | – |
| NP | Табличка | – | – |
