Технические характеристики
| Компрессор | модель | Q5-24.1Y |
| Вес (без корпуса) | кг. | 127 |
| Вес корпуса | кг. | 33 |
| Общая длина (без корпуса) | мм. | 1060 |
| Общая ширина (без корпуса) | мм. | 760 |
| Общая высота (без корпуса) | мм. | 575 |
| Общая длина (с корпусом) | мм. | 1060 |
| Общая ширина (с корпусом) | мм. | 783 |
| Общая высота (с корпусом) | мм. | 600 |
| Линия всасывания | дюйм | 28.6 mm – 1″ 1/8 |
| Жидкостная линия | дюйм | 15.8 mm – 5/8″ |
| Вентиляторы: количество | шт. | 2 |
| Питание двигателя вентилятора при 50 Гц | V/ph/Hz | 220-240V/1/50Hz |
| Ток одного вентилятора 50 Гц | А | 0.87 |
| Мощность одного вентилятора 50 Гц | Вт | 200 |
| Расход воздуха конденсатора 50 Гц | м³/год | 5800 |
| Питание двигателя вентилятора при 60 Гц | V/ph/Hz | 220-240V/1/60Hz |
| Ток одного вентилятора 60 Гц | А | 1.13 |
| Мощность одного вентилятора 60 Гц | Вт | 260 |
| Расход воздуха конденсатора 60 Гц | м³/год | 6960 |
| Объем конденсатора | л. | 3.7 |
| Ресивер | тип | USLR04 |
| Объем ресивера | л. | 3.4 |
| R134a | кг. | 3.6 |
| R404A – R507A | кг. | 3.1 |
| R22 | кг. | 3.5 |
| R407C | кг. | 3.5 |
Эксплуатационные характеристики
Таблица данных по производительности
Хладогент R 404A
| Temp. [°C] | Qo [Watt] Pe[kW] 50 Hz | Temp. [°C] | ||||||||||
| 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | ||
| 27 | Qo | 18782 | 16593 | 14486 | 12416 | 10447 | 8612 | 6936 | 5429 | – | – | – |
| Pe | 7,26 | 6,59 | 5,94 | 5,33 | 4,75 | 4,2 | 3,68 | 3,18 | – | – | – | |
| 32 | Qo | 17096 | 15139 | 13206 | 11330 | 9539 | 7861 | 6307 | 4905 | – | – | – |
| Pe | 7,61 | 6,89 | 6,21 | 5,56 | 4,93 | 4,34 | 3,78 | 3,25 | – | – | – | |
| 43 | Qo | – | – | 10407 | 8946 | 7564 | 6232 | 4971 | 3804 | – | – | – |
| Pe | – | – | 6,74 | 5,99 | 5,28 | 4,61 | 3,97 | 3,36 | – | – | – | |

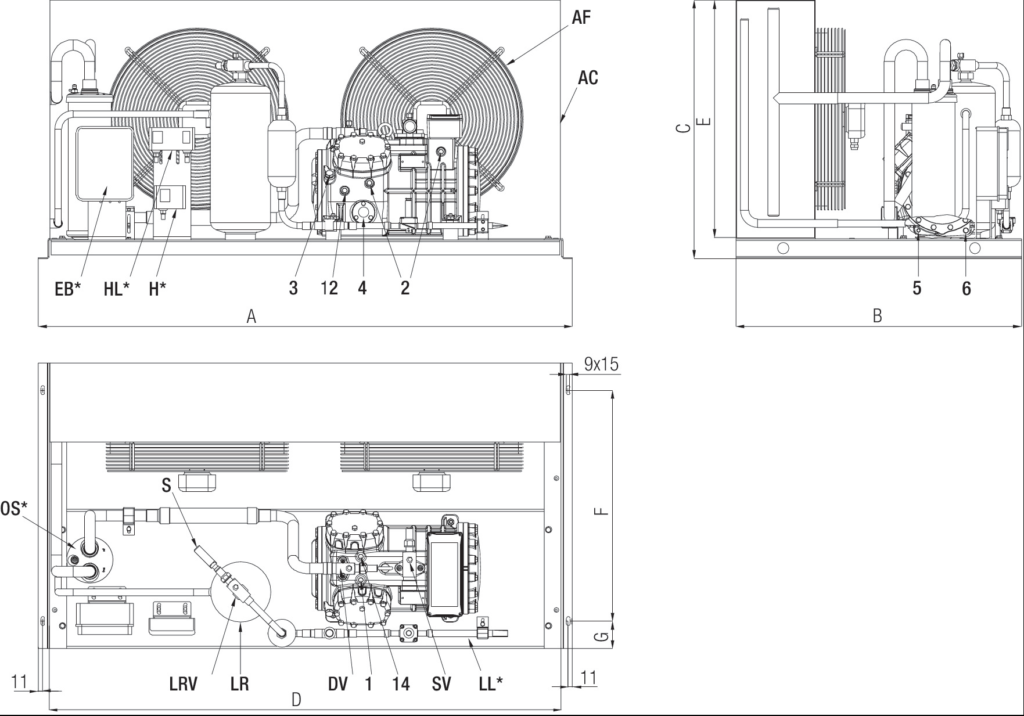

Размеры и подключение
| A | Длина | мм. | 1060 |
| B | Ширина | мм. | 760 |
| C | Высота | мм. | 575 |
| D | Длинаконденсатора | мм. | 998 |
| E | Высотаконденсатора | мм. | 522 |
| F | Монтажныеотверстия | мм. | 615 |
| G | Монтажныеотверстия | мм. | 72.5 |
| 1 | Патрубок высокого давления | – | 1/8″ NPT |
| 2 | Патрубок низкого давления | – | 1/8″ NPT |
| 3 | Патрубокзаправкимасла | – | 1/4″ GAS |
| 4 | Смотровоестекло | – | – |
| 5 | Нагревателькартера | – | – |
| 6 | Пробкадлясливамасла | – | M8 x 22 |
| 12 | Возвратмасла | – | 1/8″ NPT |
| 14 | Подключение датчика температуры нагнетания | 1/8″ NPT | |
| AC | Конденсатор воздушного охлаждения | – | – |
| AF | Вентилятор | – | – |
| DV | Вентиль на линии нагнетания | – | – |
| SV | Вентиль на линии всасывания | – | – |
| LR | Ресивер | – | – |
| LR V | Вентиль Rotalock на ресивере | – | – |
| S | Предохранительный клапан | – | – |
| OS | Маслоотделитель | – | – |
| EB | Эл.распределительная коробка | – | – |
| HL | Реле высокого / низкого давления | – | – |
| H | Реле высокого давления | – | – |
| LL | Жидкостная линия | – | – |
| NP | Табличка | – | – |
