Общие данные
| Хладагент: | R600a |
| Разжимный элемент: | C |
| Охлаждение: | S |
| Максимальная температура окружающей среды [ºC]: | 43 |
Данные компрессора
| Объём цилиндра [cm³]: | 5,5 |
| Рабочий объём цилиндра [m³/h]: | 0,9 |
| Масса [kg]: | 9,4 |
| Наполнение маслом [cm³]: | 265 |
| Тип масла: | ISO VG 10 MINERAL |
Данные двигателя
| Тип двигателя: | RSIR |
| Мощность [KM]: | 1/10 |
| Пусковой элемент: | LST |
| Электроснабжение: | 220V 50Hz |
| Диапазон допускаемого напряжения: | 187-264 |
| Ток когда заблокирован ротор [A]: | 7,5 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 23,25 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 24,35 |
Электрические характеристики
| Реле: | 3003 |
| Защитный элемент: | T0366, 4TM222NFBYY |
| Ёмкость пускового конденсатора [μФ]: | |

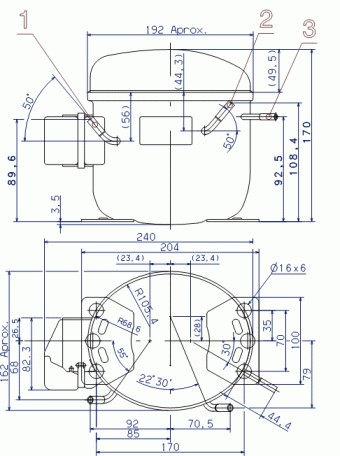

Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 6,5 | |
| Трубка нагнетания: | 6,5 | |
| Вентиль для сервиса: | 4,9 | |
Производительность
Холодопроизводительность для R600a [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 70 | 98 | 131 | 169 | 211 | 258 | 309 | 366 |
|---|
| 45 | 63 | 89 | 119 | 155 | 195 | 240 | 289 | 343 |
|---|
| 50 | 55 | 79 | 108 | 141 | 179 | 221 | 269 | 320 |
|---|
| 55 | 48 | 69 | 96 | 127 | 163 | 203 | 248 | 298 |
|---|
| 60 | 40 | 60 | 84 | 113 | 147 | 185 | 228 | 275 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 58 | 64 | 71 | 77 | 84 | 91 | 98 | 105 |
|---|
| 45 | 58 | 65 | 72 | 80 | 87 | 95 | 103 | 111 |
|---|
| 50 | 58 | 66 | 74 | 82 | 91 | 100 | 108 | 117 |
|---|
| 55 | 58 | 67 | 76 | 85 | 94 | 104 | 114 | 124 |
|---|
| 60 | 58 | 68 | 78 | 88 | 98 | 108 | 119 | 130 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 0.48 | 0.50 | 0.52 | 0.54 | 0.57 | 0.60 | 0.63 | 0.66 |
|---|
| 45 | 0.48 | 0.50 | 0.53 | 0.55 | 0.58 | 0.61 | 0.64 | 0.68 |
|---|
| 50 | 0.48 | 0.50 | 0.53 | 0.56 | 0.59 | 0.63 | 0.66 | 0.70 |
|---|
| 55 | 0.48 | 0.51 | 0.54 | 0.57 | 0.60 | 0.64 | 0.68 | 0.72 |
|---|
| 60 | 0.48 | 0.51 | 0.54 | 0.58 | 0.62 | 0.66 | 0.70 | 0.75 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.45 | 1.99 | 2.65 | 3.44 | 4.36 | 5.39 | 6.55 | 7.84 |
|---|
| 45 | 1.34 | 1.88 | 2.53 | 3.32 | 4.22 | 5.25 | 6.40 | 7.68 |
|---|
| 50 | 1.24 | 1.77 | 2.42 | 3.19 | 4.09 | 5.11 | 6.25 | 7.52 |
|---|
| 55 | 1.14 | 1.65 | 2.30 | 3.06 | 3.95 | 4.97 | 6.10 | 7.36 |
|---|
| 60 | 1.03 | 1.54 | 2.18 | 2.93 | 3.82 | 4.82 | 5.95 | 7.21 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.21 | 1.53 | 1.86 | 2.19 | 2.52 | 2.84 | 3.16 | 3.48 |
|---|
| 45 | 1.08 | 1.36 | 1.65 | 1.94 | 2.23 | 2.52 | 2.80 | 3.08 |
|---|
| 50 | 0.95 | 1.20 | 1.45 | 1.71 | 1.97 | 2.22 | 2.48 | 2.73 |
|---|
| 55 | 0.82 | 1.04 | 1.26 | 1.49 | 1.72 | 1.95 | 2.18 | 2.41 |
|---|
| 60 | 0.69 | 0.88 | 1.08 | 1.29 | 1.50 | 1.71 | 1.91 | 2.12 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
