Общие данные
| Хладагент: | R134a |
| Разжимный элемент: | C-V |
| Охлаждение: | F |
| Максимальная температура окружающей среды [ºC]: | 43 |
Данные компрессора
| Объём цилиндра [cm³]: | 25,9 |
| Рабочий объём цилиндра [m³/h]: | 4,4 |
| Масса [kg]: | 20,6 |
| Наполнение маслом [cm³]: | 887 |
| Тип масла: | ISO VG 46 ESTER |
Данные двигателя
| Тип двигателя: | CSIR |
| Мощность [KM]: | 3/4 |
| Пусковой элемент: | HST |
| Электроснабжение: | 200V 50Hz |
| Диапазон допускаемого напряжения: | 170-242 |
| Ток когда заблокирован ротор [A]: | 33 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 1,68 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 14,89 |
Электрические характеристики
| Реле: | 3ARR 18A 79B |
| Защитный элемент: | MRA38123, T0534/G. |
| Ёмкость пускового конденсатора [μФ]: | |

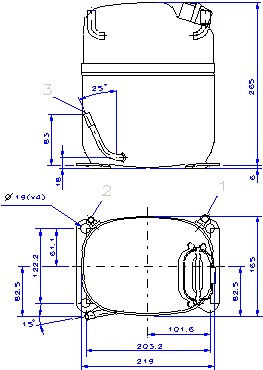

Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 9,6 | |
| Трубка нагнетания: | 8 | |
| Вентиль для сервиса: | | 5/8″ SAE |
Производительность
Холодопроизводительность [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 485 | 750 | 1 055 | 1 402 | 1 789 | 2 217 | 2 686 | 3 196 |
|---|
| 45 | 411 | 654 | 938 | 1 263 | 1 628 | 2 034 | 2 481 | 2 969 |
|---|
| 50 | 338 | 559 | 821 | 1 123 | 1 467 | 1 851 | 2 276 | 2 742 |
|---|
| 55 | 265 | 464 | 703 | 984 | 1 306 | 1 668 | 2 071 | 2 515 |
|---|
| 60 | – | – | – | 845 | 1 144 | 1 485 | 1 866 | 2 288 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 400 | 484 | 563 | 637 | 706 | 769 | 826 | 879 |
|---|
| 45 | 380 | 475 | 565 | 650 | 729 | 803 | 872 | 935 |
|---|
| 50 | 360 | 466 | 567 | 662 | 753 | 837 | 917 | 991 |
|---|
| 55 | 340 | 457 | 569 | 675 | 776 | 872 | 962 | 1 047 |
|---|
| 60 | – | – | – | 688 | 800 | 906 | 1 007 | 1 103 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 4.30 | 4.50 | 4.73 | 4.97 | 5.24 | 5.54 | 5.85 | 6.19 |
|---|
| 45 | 4.27 | 4.50 | 4.77 | 5.05 | 5.36 | 5.69 | 6.04 | 6.41 |
|---|
| 50 | 4.23 | 4.51 | 4.80 | 5.12 | 5.47 | 5.83 | 6.22 | 6.63 |
|---|
| 55 | 4.20 | 4.51 | 4.84 | 5.20 | 5.58 | 5.98 | 6.41 | 6.85 |
|---|
| 60 | – | – | – | 5.28 | 5.69 | 6.13 | 6.59 | 7.07 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 11.70 | 17.73 | 25.01 | 33.54 | 43.31 | 54.34 | 66.61 | 80.13 |
|---|
| 45 | 10.24 | 16.12 | 23.25 | 31.63 | 41.25 | 52.13 | 64.25 | 77.62 |
|---|
| 50 | 8.78 | 14.51 | 21.49 | 29.72 | 39.19 | 49.92 | 61.89 | 75.11 |
|---|
| 55 | 7.32 | 12.90 | 19.73 | 27.81 | 37.13 | 47.71 | 59.53 | 72.60 |
|---|
| 60 | – | – | – | 25.90 | 35.07 | 45.50 | 57.17 | 70.09 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.21 | 1.55 | 1.87 | 2.20 | 2.54 | 2.89 | 3.25 | 3.64 |
|---|
| 45 | 1.08 | 1.38 | 1.66 | 1.94 | 2.23 | 2.53 | 2.85 | 3.18 |
|---|
| 50 | 0.94 | 1.20 | 1.45 | 1.70 | 1.95 | 2.21 | 2.48 | 2.77 |
|---|
| 55 | 0.78 | 1.01 | 1.24 | 1.46 | 1.68 | 1.91 | 2.15 | 2.40 |
|---|
| 60 | – | – | – | 1.23 | 1.43 | 1.64 | 1.85 | 2.07 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
