Общие данные
| Хладагент: | R134a |
| Разжимный элемент: | C-V |
| Охлаждение: | F |
| Максимальная температура окружающей среды [ºC]: | 43 |

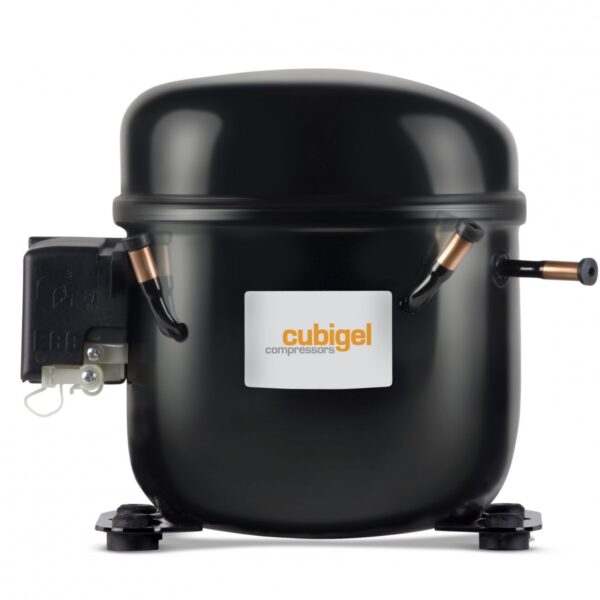

Данные компрессора
| Объём цилиндра [cm³]: | 8,1 |
| Рабочий объём цилиндра [m³/h]: | 1,4 |
| Масса [kg]: | 10,4 |
| Наполнение маслом [cm³]: | 345 |
| Тип масла: | ISO VG 22 ESTER |
Данные двигателя
| Тип двигателя: | CSR |
| Мощность [KM]: | 1/5 |
| Пусковой элемент: | HST |
| Электроснабжение: | 220V 50Hz |
| Диапазон допускаемого напряжения: | 187-264 |
| Ток когда заблокирован ротор [A]: | 10,5 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 8,45 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 17,65 |
Электрические характеристики
| Реле: | 9660 A 127+NTC, MTRP 38+NTC |
| Защитный элемент: | MRA38144, T0289 |
| Ёмкость пускового конденсатора [μФ]: | 5/400 |
Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 6,5 | |
| Трубка нагнетания: | 6,5 | |
| Вентиль для сервиса: | 4,9 | |
Производительность
Холодопроизводительность для R134a [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 183 | 251 | 333 | 429 | 539 | 663 | 801 | 953 |
|---|
| 45 | 170 | 231 | 307 | 397 | 501 | 619 | 751 | 897 |
|---|
| 50 | 156 | 212 | 281 | 365 | 463 | 575 | 701 | 841 |
|---|
| 55 | 143 | 192 | 256 | 333 | 425 | 531 | 651 | 785 |
|---|
| 60 | – | – | – | 302 | 387 | 487 | 601 | 729 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 137 | 155 | 174 | 192 | 211 | 230 | 249 | 268 |
|---|
| 45 | 138 | 158 | 179 | 199 | 220 | 240 | 261 | 282 |
|---|
| 50 | 140 | 162 | 184 | 206 | 228 | 251 | 274 | 296 |
|---|
| 55 | 141 | 165 | 189 | 213 | 237 | 262 | 286 | 311 |
|---|
| 60 | – | – | – | 220 | 246 | 272 | 299 | 325 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 0.92 | 0.97 | 1.04 | 1.12 | 1.21 | 1.31 | 1.43 | 1.55 |
|---|
| 45 | 0.93 | 0.99 | 1.06 | 1.14 | 1.23 | 1.34 | 1.46 | 1.59 |
|---|
| 50 | 0.94 | 1.00 | 1.07 | 1.16 | 1.26 | 1.37 | 1.49 | 1.62 |
|---|
| 55 | 0.95 | 1.01 | 1.09 | 1.18 | 1.28 | 1.39 | 1.52 | 1.66 |
|---|
| 60 | – | – | – | 1.20 | 1.31 | 1.42 | 1.55 | 1.69 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 3.79 | 5.05 | 6.69 | 8.70 | 11.08 | 13.83 | 16.95 | 20.45 |
|---|
| 45 | 3.66 | 4.90 | 6.50 | 8.48 | 10.83 | 13.55 | 16.64 | 20.10 |
|---|
| 50 | 3.53 | 4.74 | 6.31 | 8.26 | 10.57 | 13.26 | 16.32 | 19.75 |
|---|
| 55 | 3.41 | 4.58 | 6.12 | 8.04 | 10.32 | 12.98 | 16.00 | 19.40 |
|---|
| 60 | – | – | – | 7.82 | 10.07 | 12.69 | 15.69 | 19.05 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.34 | 1.62 | 1.92 | 2.23 | 2.55 | 2.89 | 3.22 | 3.56 |
|---|
| 45 | 1.23 | 1.46 | 1.72 | 1.99 | 2.28 | 2.57 | 2.88 | 3.18 |
|---|
| 50 | 1.12 | 1.31 | 1.53 | 1.77 | 2.03 | 2.29 | 2.56 | 2.84 |
|---|
| 55 | 1.01 | 1.17 | 1.35 | 1.56 | 1.79 | 2.03 | 2.27 | 2.52 |
|---|
| 60 | – | – | – | 1.37 | 1.57 | 1.79 | 2.01 | 2.24 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
