Технические характеристики
| Компрессор | модель | S12-42Y |
| Вес (без корпуса) | кг. | 219 |
| Вес корпуса | кг. | 54 |
| Общая длина (без корпуса) | мм. | 1570 |
| Общая ширина (без корпуса) | мм. | 830 |
| Общая высота (без корпуса) | мм. | 864 |
| Общая длина (с корпусом) | мм. | 1570 |
| Общая ширина (с корпусом) | мм. | 853 |
| Общая высота (с корпусом) | мм. | 889 |
| Линия всасывания | дюйм | 35.0 mm – 1″ 3/8 |
| Жидкостная линия | дюйм | 22.2 mm – 7/8″ |
| Вентиляторы: количество | шт. | 2 |
| Питание двигателя вентилятора при 50 Гц | V/ph/Hz | 230-400V/3/50Hz |
| Ток одного вентилятора 50 Гц | А | 3.0 (@230V) – 1.75 (@400V) |
| Мощность одного вентилятора 50 Гц | Вт | 750 |
| Расход воздуха конденсатора 50 Гц | м³/год | 16400 |
| Питание двигателя вентилятора при 60 Гц | V/ph/Hz | 230-400V/3/60Hz |
| Ток одного вентилятора 60 Гц | А | 3.55 (@230V) – 1.93 (@400V) |
| Мощность одного вентилятора 60 Гц | Вт | 1050 |
| Расход воздуха конденсатора 60 Гц | м³/год | 19680 |
| Объем конденсатора | л. | 8.27 |
| Ресивер | тип | USLR12-М |
| Объем ресивера | л. | 11 |
| R134a | кг. | 12.1 |
| R404A – R507A | кг. | 10.6 |
| R22 | кг. | 12 |
| R407C | кг. | 12 |
Эксплуатационные характеристики
Таблица данных по производительности
Хладогент R 404A
| Temp. [°C] | Qo [Watt] Pe[kW] 50 Hz | Temp. [°C] | ||||||||||
| 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | ||
| 27 | Qo | 37319 | 32337 | 27680 | 23337 | 19372 | 15821 | 12640 | 9856 | – | – | – |
| Pe | 11,05 | 10,07 | 9,14 | 8,25 | 7,39 | 6,56 | 5,76 | 4,99 | – | – | – | |
| 32 | Qo | 34367 | 29729 | 25408 | 21393 | 17732 | 14415 | 11470 | 8881 | – | – | – |
| Pe | 11,65 | 10,59 | 9,57 | 8,59 | 7,65 | 6,74 | 5,87 | 5,04 | – – | – | ||
| 43 | Qo | 28061 | 24108 | 20485 | 17141 | 14121 | 11390 | 8976 | 6829 | – | – | – |
| Pe | 12,81 | 11,55 | 10,34 | 9,19 | 8,07 | 7,01 | 6,01 | 5,05 | – | – | – | |

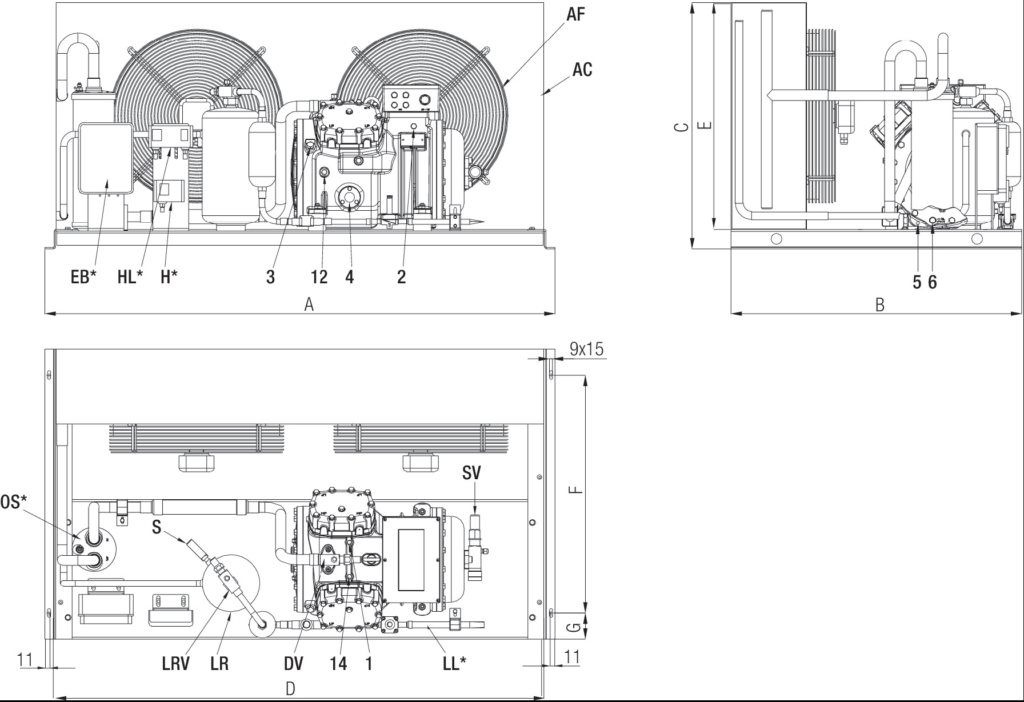

Размеры и подключение
| A | Длина | мм. | 1570 |
| B | Ширина | мм. | 830 |
| C | Высота | мм. | 864 |
| D | Длинаконденсатора | мм. | 1508 |
| E | Высотаконденсатора | мм. | 810 |
| F | Монтажныеотверстия | мм. | 685 |
| G | Монтажныеотверстия | мм. | 72.5 |
| 1 | Патрубок высокого давления | – | 1/8″ NPT |
| 2 | Патрубок низкого давления | – | 1/8″ NPT |
| 3 | Патрубокзаправкимасла | – | 1/4″ GAS |
| 4 | Смотровоестекло | – | – |
| 5 | Нагревателькартера | – | – |
| 6 | Пробкадлясливамасла | – | M8 x 22 |
| 12 | Возвратмасла | – | 1/8″ NPT |
| 14 | Подключение датчика температуры нагнетания | 1/8″ NPT | |
| AC | Конденсатор воздушного охлаждения | – | – |
| AF | Вентилятор | – | – |
| DV | Вентиль на линии нагнетания | – | – |
| SV | Вентиль на линии всасывания | – | – |
| LR | Ресивер | – | – |
| LR V | Вентиль Rotalock на ресивере | – | – |
| S | Предохранительный клапан | – | – |
| OS | Маслоотделитель | – | – |
| EB | Эл.распределительная коробка | – | – |
| HL | Реле высокого / низкого давления | – | – |
| H | Реле высокого давления | – | – |
| LL | Жидкостная линия | – | – |
| NP | Табличка | – | – |
