Технические характеристики
| Компрессор | модель | Q7-33.1Y |
| Вес (без корпуса) | кг. | 144 |
| Вес корпуса | кг. | 33 |
| Общая длина (без корпуса) | мм. | 1420 |
| Общая ширина (без корпуса) | мм. | 760 |
| Общая высота (без корпуса) | мм. | 689 |
| Общая длина (с корпусом) | мм. | 1420 |
| Общая ширина (с корпусом) | мм. | 783 |
| Общая высота (с корпусом) | мм. | 713 |
| Линия всасывания | дюйм | 35.0 mm – 1″ 3/8 |
| Жидкостная линия | дюйм | 19.0 mm – 3/4″ |
| Вентиляторы: количество | шт. | 2 |
| Питание двигателя вентилятора при 50 Гц | V/ph/Hz | 230-400V/3/50Hz |
| Ток одного вентилятора 50 Гц | А | 1.13 (@230V) – 0.65 (@400V) |
| Мощность одного вентилятора 50 Гц | Вт | 315 |
| Расход воздуха конденсатора 50 Гц | м³/год | 11400 |
| Питание двигателя вентилятора при 60 Гц | V/ph/Hz | 230-400V/3/60Hz |
| Ток одного вентилятора 60 Гц | А | 1.3 (@230V) – 0.72 (@400V) |
| Мощность одного вентилятора 60 Гц | Вт | 440 |
| Расход воздуха конденсатора 60 Гц | м³/год | 13680 |
| Объем конденсатора | л. | 6.28 |
| Ресивер | тип | USLR06.6-М |
| Объем ресивера | л. | 6.6 |
| R134a | кг. | 7 |
| R404A – R507A | кг. | 6.1 |
| R22 | кг. | 6.9 |
| R407C | кг. | 6.9 |
Эксплуатационные характеристики
Таблица данных по производительности
Хладогент R 404A
| Temp. [°C] | Qo [Watt] Pe[kW] 50 Hz | Temp. [°C] | ||||||||||
| 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | ||
| 27 | Qo | 28239 | 24694 | 21380 | 18250 | 15343 | 12688 | 10293 | 8177 | – | – | – |
| Pe | 9,8 | 8,99 | 8,17 | 7,39 | 6,64 | 5,92 | 5,27 | 4,67 | – | – | – | |
| 32 | Qo | 25830 | 22652 | 19615 | 16794 | 14122 | 11658 | 9452 | 7472 | – | – | – |
| Pe | 10,33 | 9,42 | 8,54 | 7,68 | 6,87 | 6,11 | 5,4 | 4,77 | – | – | – | |
| 43 | Qo | – | 18119 | 15771 | 13515 | 11378 | 9401 | 7585 | 5915 | – | – | – |
| Pe | – | 10,42 | 9,37 | 8,36 | 7,41 | 6,53 | 5,71 | 4,99 | – | – | – | |

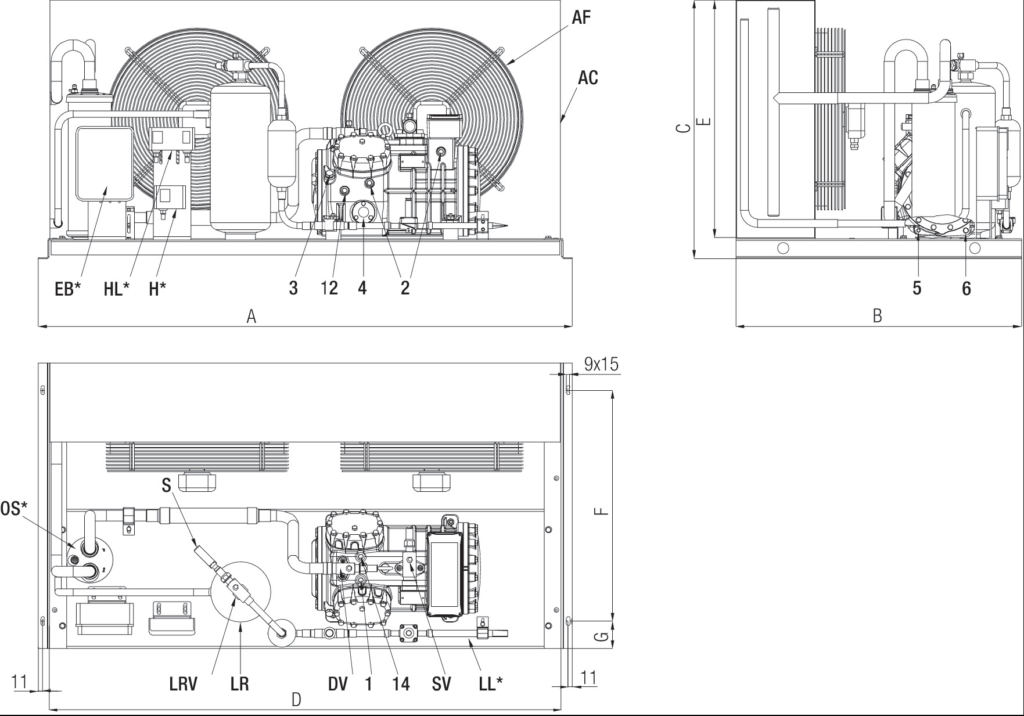

Размеры и подключение
| A | Длина | мм. | 1420 |
| B | Ширина | мм. | 760 |
| C | Высота | мм. | 689 |
| D | Длинаконденсатора | мм. | 1358 |
| E | Высотаконденсатора | мм. | 635 |
| F | Монтажныеотверстия | мм. | 615 |
| G | Монтажныеотверстия | мм. | 72.5 |
| 1 | Патрубок высокого давления | – | 1/8″ NPT |
| 2 | Патрубок низкого давления | – | 1/8″ NPT |
| 3 | Патрубокзаправкимасла | – | 1/4″ GAS |
| 4 | Смотровоестекло | – | – |
| 5 | Нагревателькартера | – | – |
| 6 | Пробкадлясливамасла | – | M8 x 22 |
| 12 | Возвратмасла | – | 1/8″ NPT |
| 14 | Подключение датчика температуры нагнетания | 1/8″ NPT | |
| AC | Конденсатор воздушного охлаждения | – | – |
| AF | Вентилятор | – | – |
| DV | Вентиль на линии нагнетания | – | – |
| SV | Вентиль на линии всасывания | – | – |
| LR | Ресивер | – | – |
| LR V | Вентиль Rotalock на ресивере | – | – |
| S | Предохранительный клапан | – | – |
| OS | Маслоотделитель | – | – |
| EB | Эл.распределительная коробка | – | – |
| HL | Реле высокого / низкого давления | – | – |
| H | Реле высокого давления | – | – |
| LL | Жидкостная линия | – | – |
| NP | Табличка | – | – |
