Общие данные
| Хладагент: | R290 |
| Разжимный элемент: | C-V |
| Охлаждение: | F |
| Максимальная температура окружающей среды [ºC]: | 43 |
Данные компрессора
| Объём цилиндра [cm³]: | 12 |
| Рабочий объём цилиндра [m³/h]: | 2,1 |
| Масса [kg]: | 12,3 |
| Наполнение маслом [cm³]: | 400 |
| Тип масла: | ISO VG 68 MINERAL |
Данные двигателя
| Тип двигателя: | CSR |
| Мощность [KM]: | 1/2 |
| Пусковой элемент: | HST |
| Электроснабжение: | 220V 50Hz |
| Диапазон допускаемого напряжения: | 187-264 |
| Ток когда заблокирован ротор [A]: | 14 |
| Сопротивление рабочей обмотки (25ºC) [Ω]: | 4,79 |
| Сопротивление пусковой обмотки (25ºC) [Ω]: | 10,2 |
Электрические характеристики
| Реле: | 3ARR3 3AP3, RVA 2E.. |
| Защитный элемент: | MST18AMK, T0267/G. |
| Ёмкость пускового конденсатора [μФ]: | 10/370 |

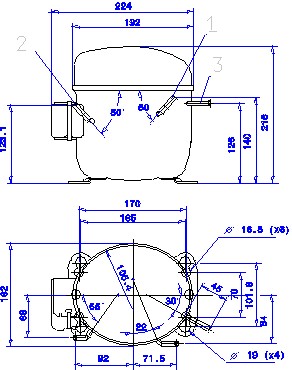

Присоединения
| Милиметры (mm) | Дюймы (GAS) |
| Сервисный патрубок: | 9,7 | |
| Трубка нагнетания: | 8,2 | |
| Вентиль для сервиса: | 6,5 | |
Производительность
Холодопроизводительность для R290 [Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 435 | 567 | 724 | 904 | 1 109 | 1 339 | 1 593 | 1 871 |
|---|
| 45 | 396 | 516 | 661 | 831 | 1 025 | 1 243 | 1 486 | 1 753 |
|---|
| 50 | 356 | 465 | 599 | 758 | 940 | 1 148 | 1 379 | 1 635 |
|---|
| 55 | 316 | 415 | 537 | 684 | 856 | 1 052 | 1 272 | 1 517 |
|---|
| 60 | 277 | 364 | 475 | 611 | 771 | 956 | 1 165 | 1 399 |
|---|
Потребление мощности [кВт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 308 | 336 | 363 | 389 | 413 | 437 | 460 | 482 |
|---|
| 45 | 309 | 341 | 373 | 403 | 432 | 461 | 488 | 515 |
|---|
| 50 | 310 | 347 | 383 | 418 | 451 | 484 | 516 | 547 |
|---|
| 55 | 311 | 352 | 393 | 432 | 470 | 508 | 544 | 580 |
|---|
| 60 | 312 | 358 | 403 | 446 | 489 | 531 | 572 | 612 |
|---|
Ток [A]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.55 | 1.69 | 1.83 | 1.96 | 2.09 | 2.22 | 2.35 | 2.47 |
|---|
| 45 | 1.55 | 1.71 | 1.86 | 2.01 | 2.15 | 2.30 | 2.44 | 2.58 |
|---|
| 50 | 1.55 | 1.72 | 1.89 | 2.05 | 2.22 | 2.38 | 2.53 | 2.69 |
|---|
| 55 | 1.55 | 1.74 | 1.92 | 2.10 | 2.28 | 2.45 | 2.63 | 2.79 |
|---|
| 60 | 1.55 | 1.75 | 1.95 | 2.15 | 2.34 | 2.53 | 2.72 | 2.90 |
|---|
Массовое течение [kg/s]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 20.78 | 26.41 | 33.54 | 42.15 | 52.26 | 63.86 | 76.96 | 91.54 |
|---|
| 45 | 19.64 | 25.19 | 32.24 | 40.78 | 50.81 | 62.33 | 75.35 | 89.85 |
|---|
| 50 | 18.50 | 23.97 | 30.94 | 39.40 | 49.36 | 60.80 | 73.74 | 88.16 |
|---|
| 55 | 17.36 | 22.76 | 29.65 | 38.03 | 47.91 | 59.27 | 72.13 | 86.47 |
|---|
| 60 | 16.22 | 21.54 | 28.35 | 36.66 | 46.45 | 57.74 | 70.52 | 84.79 |
|---|
C.O.P. [Вт/Вт]
| tc te | -25 | -20 | -15 | -10 | -5 | 0 | 5 | 10 |
|---|
| 40 | 1.41 | 1.69 | 1.99 | 2.33 | 2.68 | 3.06 | 3.46 | 3.88 |
|---|
| 45 | 1.28 | 1.51 | 1.77 | 2.06 | 2.37 | 2.70 | 3.04 | 3.41 |
|---|
| 50 | 1.15 | 1.34 | 1.57 | 1.81 | 2.08 | 2.37 | 2.67 | 2.99 |
|---|
| 55 | 1.02 | 1.18 | 1.37 | 1.58 | 1.82 | 2.07 | 2.34 | 2.62 |
|---|
| 60 | 0.89 | 1.02 | 1.18 | 1.37 | 1.58 | 1.80 | 2.04 | 2.28 |
|---|
Рабочие условия: ASHRAE
tc – Температура конденсации [ºC]
te – Температура кипения [ºC]
