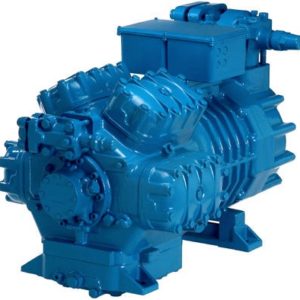

Компрессор Frascold V 10 42 29 Y

Name: Компрессор Frascold V 10 42 29 Y
SKU: 9116966
Availability: InStock

Тип: Двухступенчатые полугерметичные поршневые компрессоры

Производитель: Frascold

Серия: S,V,Z

Модель: V 10 42 29 Y

Технические данные


	Первая ступень	Вторая ступень
Диаметр цилиндра [мм]:	74	62
Количество цилиндров:	2	2
абочий объём цилиндра [m³/h]:	41,91	29,42
Объём цилиндра [cm³]:	240,85	169,07

Номинальная мощность двигателя [кВт]:		7,5
Номинальная мощность двигателя [HP]:		10
Ход поршня [мм]:		56
Количесиво оборотов [min^-1]:		1450
Наполнение маслом [дм³]:		4,5
Масса нетто [kg]:		173
Масса брутто [kg]:		190
Объём упаковки [дм³]:		355

Электрические данные

Присоединения

Бренд	Frascold

Производительность

Холодопроизводительность [Вт]

Потребление мощности [Вт]

t_c t_e	-20	-30	-40	-50
40	8 910	7 300	5 710	4 310


1: заглушка со стороны всасывания	2: заглушка со стороны нагнетания
3: заглушка (заправка маслом)	4: смотр. стекло для контр уровня масла
5: тэн подогрева картера	6: заглушка (слив масла)
7: подключение системы впрыска жидкости	8: подкл. реле контроля смазки(l.p.-низк.)
9: подкл. реле контроля смазки(h.p.-высок.)	10: масляный фильтр
11: заглушка (возврат масла)	12: коллектор 1-й и 2-ой ступени сжатия
13: гол. блока цилиндров 2-ой ст. сжатия(ЦВД)	14: гол. блока цилиндров 1-ой ст. сжатия(ЦНД)
15: подкл. промежуточного давления	16: патрубок всасывания
17: подкл. электронного реле контр. смазки	18: магнитная заглушка
27: внешн. уравнит. линия впрыска жидкости	28: датчик температуры нагнетаемого газа
DV: нагнетательный запорный вентиль	NP: заводская этикетка на компрессоре
SV: всасывающий запорный вентиль
