Технические характеристики
| Компрессор | модель | D3-18.1Y |
| Вес (без корпуса) | кг. | 92 |
| Вес корпуса | кг. | 27 |
| Общая длина (без корпуса) | мм. | 987 |
| Общая ширина (без корпуса) | мм. | 700 |
| Общая высота (без корпуса) | мм. | 506 |
| Общая длина (с корпусом) | мм. | 987 |
| Общая ширина (с корпусом) | мм. | 723 |
| Общая высота (с корпусом) | мм. | 531 |
| Линия всасывания | дюйм | 28.6 mm – 1″ 1/8 |
| Жидкостная линия | дюйм | 12.7 mm – 1/2″ |
| Вентиляторы: количество | шт. | 2 |
| Питание двигателя вентилятора при 50 Гц | V/ph/Hz | 220-240V/1/50Hz |
| Ток одного вентилятора 50 Гц | А | 0.69 |
| Мощность одного вентилятора 50 Гц | Вт | 165 |
| Расход воздуха конденсатора 50 Гц | м³/год | 5000 |
| Питание двигателя вентилятора при 60 Гц | V/ph/Hz | 220-240V/1/60Hz |
| Ток одного вентилятора 60 Гц | А | 0.91 |
| Мощность одного вентилятора 60 Гц | Вт | 215 |
| Расход воздуха конденсатора 60 Гц | м³/год | 6000 |
| Объем конденсатора | л. | 3.12 |
| Ресивер | тип | USLR04 |
| Объем ресивера | л. | 2.2 |
| R134a | кг. | 2.3 |
| R404A – R507A | кг. | 2.2 |
| R22 | кг. | 2.3 |
| R407C | кг. | 2.3 |
Эксплуатационные характеристики
Таблица данных по производительности
Хладогент R 404A
| Temp. [°C] | Qo [Watt] Pe[kW] 50 Hz | Temp. [°C] | ||||||||||
| 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 | -35 | -40 | -45 | ||
| 27 | Qo | – | – | – | 9559 | 8147 | 6832 | 5642 | 4567 | 3613 | 2789 | 2086 |
| Pe | – | – | – | 4,7 | 4,19 | 3,73 | 3,29 | 2,88 | 2,5 | 2,15 | 1,83 | |
| 32 | Qo | – | – | – | 8792 | 7494 | 6286 | 5187 | 4194 | 3313 | 2547 | 1893 |
| Pe | – | – | – | 4,92 | 4,37 | 3,86 | 3,38 | 2,94 | 2,53 | 2,17 | 1,84 | |
| 43 | Qo | – | – | – | 7128 | 6083 | 5111 | 4228 | 3417 | 2697 | 2055 | – |
| Pe | – | – | – | 5,4 | 4,74 | 4,13 | 3,57 | 3,07 | 2,61 | 2,21 | – | |

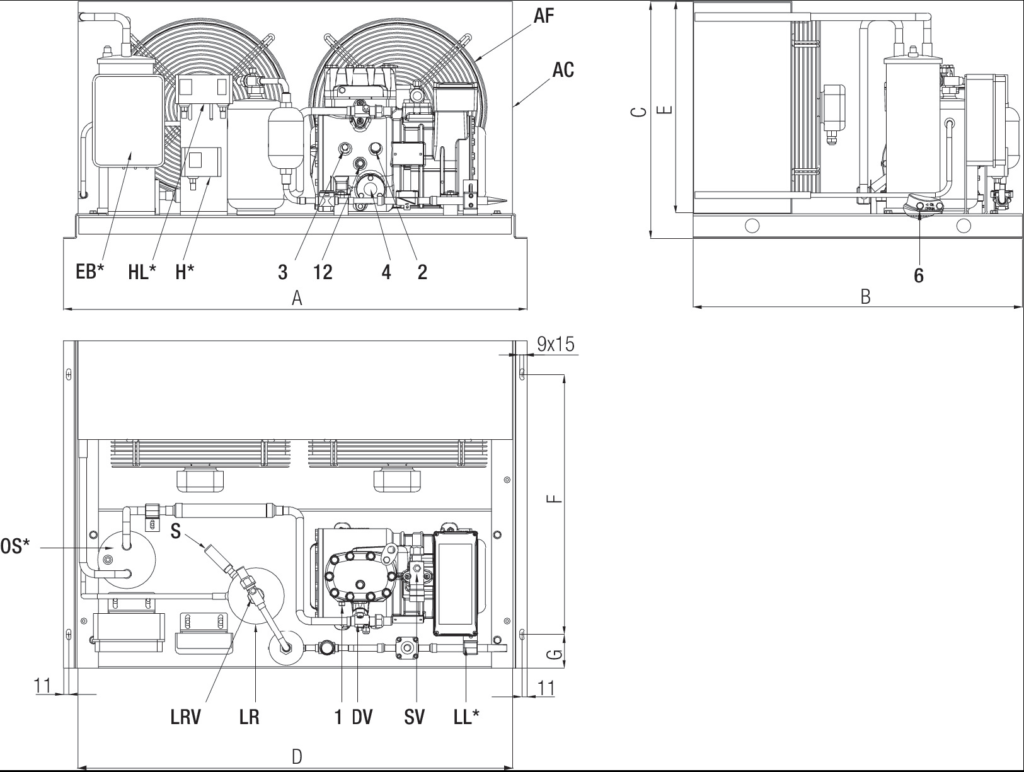

Размеры и подключение
| A | Длина | мм. | 987 |
| B | Ширина | мм. | 700 |
| C | Высота | мм. | 506 |
| D | Длинаконденсатора | мм. | 925 |
| E | Высотаконденсатора | мм. | 453 |
| F | Монтажныеотверстия | мм. | 555 |
| G | Монтажныеотверстия | мм. | 72.5 |
| 1 | Патрубок высокого давления | – | 1/8″ NPT |
| 2 | Патрубок низкого давления | – | 1/8″ NPT |
| 3 | Патрубокзаправкимасла | – | 1/4″ GAS |
| 4 | Смотровоестекло | – | – |
| 5 | Нагревателькартера | – | – |
| 6 | Пробкадлясливамасла | – | M8 x 22 |
| 12 | Возвратмасла | – | 1/8″ NPT |
| AC | Конденсатор воздушного охлаждения | – | – |
| AF | Вентилятор | – | – |
| DV | Вентиль на линии нагнетания | – | – |
| SV | Вентиль на линии всасывания | – | – |
| LR | Ресивер | – | – |
| LR V | Вентиль Rotalock на ресивере | – | – |
| S | Предохранительный клапан | – | – |
| OS | Маслоотделитель | – | – |
| EB | Эл.распределительная коробка | – | – |
| HL | Реле высокого / низкого давления | – | – |
| H | Реле высокого давления | – | – |
| LL | Жидкостная линия | – | – |
| NP | Табличка | – | – |
